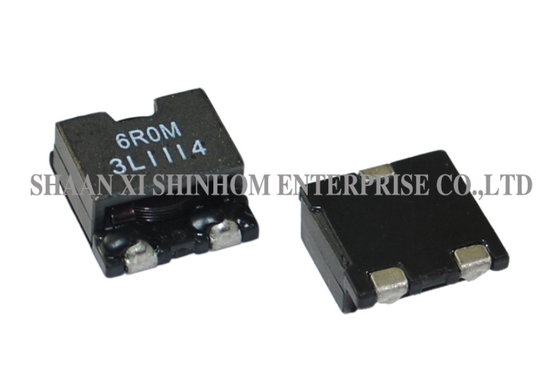

HQ1108シリーズ ノートPC用鉄芯シールド電源誘導器

HQ1108シリーズ 高電流電源誘導器

についてHQ1108シリーズ高電流電源誘導器製造されたものシールドコアそして複合構造設計PDA と ノートPC に専用して設計され,最低のDCR,高電流容量,低音響ノイズを保証します.頑丈で信頼性の高い構造最大高さ:8mm最大の足跡は15.5*11mmこれは,RoHS指令 2002/95/EC適している.PDA,ラップトップそしてサーバー電力管理およびDC-DC変換における高電流電源誘導器アプリケーションに理想的な選択です.

特徴

• マイクロヘンリーあたりの最低DCR

• 高さ 8mm 最大

• 足跡は最大 15.5*11mm

• 電流評価 50Apkまで

• 誘導範囲 0.14μH から 2.25μH

• 飽和感のない高速電流を処理する

• 超低音響騒音

• RoHS指令 (2002/95/EC) に適合する

応用:

• PDA/ノートPC/デスクトップ/サーバーアプリケーション
• 高電流POL変換機
• 低プロフィール,高電流電源
• バッテリー駆動装置
• 配電システムにおける直流/直流変換機
• フィールドプログラム可能なゲートアレイ (FPGA) のDC/DC変換器

注記:

• テスト周波数: 100KHz / 0.1Vdc
• 試験装置: L:HP4284A,CH11025,CH3302,CH1320,CH1320S LCR METER/Rdc:CH16502,Agilent33420A マイクロOHMMETER
• 熱量電流 (Irms) はコイル温度を約,△T=40°Cに上昇させ,コアを失わない.
• 飽和電流 (Isat) はL0を約10%低下させる
• 部品の温度 (環境 + 温度上昇) は,最悪の場合での動作条件では125°Cを超えてはならない.回路設計,部品,PCBの痕跡サイズと厚さ,空気流と他の冷却の規定は,すべて部分温度に影響を与える部品の温度は,最終アプリケーションで確認する必要があります.
• 動作温度: -40°C - +105°C
• 保存温度: -40°C〜+105°C

注: 製品仕様もカスタマイズできます.

よくある質問

Q: サンプルを申請するには? リードタイムは何ですか?

A: その通り申請のサンプルをウェブサイトやメールで提出できます.無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間オーダーメイドの製品は別々に確認されます.

Q: 小規模な試用注文は支持していますか?

A: その通りはい.小規模な試行注文 (標準MOQ以下) は交渉可能で,大量注文と同じ品質基準と配達コミットメントを受けることができます.詳細については当社の販売チームに連絡してください.

Q: 保護されたコアと複合構造の応用の意義は?

A: その通り遮蔽されたコアは電磁気干渉を軽減し,複合構造は超低音響のノイズを提供します.高電流POL変換器と低電流高電流電源に適している. PDA,ラップトップ,サーバーなどのアプリケーションに適しています.
