通信システムと自動車用電源のための高電流CEP104-125HTシリーズ平面ワイヤ

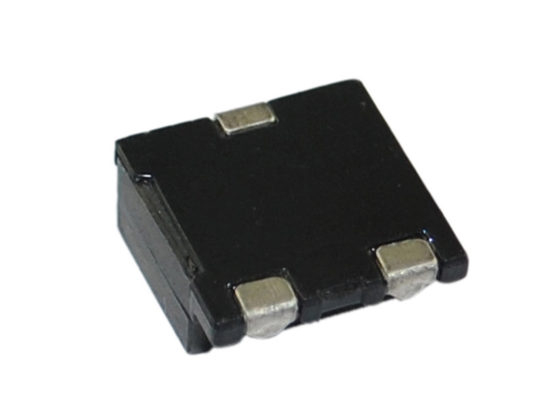

CEP104/105/124/125HTシリーズの高電流電源誘導装置

についてCEP104/105/124/125HTシリーズのシールドされたSMD電源誘導器特徴高周波設計そして平面ワイヤの巻き込みプロセス提供するシールド構造,低プロフィールのパッケージそして低DCR超高電流容量最大で28A.について平面ワイヤの加工より強い電流容量とより低い電源損失を提供します.優れた熱安定性様々な作業条件下で長期にわたる信頼性の高い動作を保証します.広く使用されています.ノートPC用 DC-DC変換機,通信システム,自動車用電源システム,LCD/PDPテレビ,ネットワークシステム,コンピュータ周辺機器そしてCPUの電源高電流高密度の電源設計に理想的な選択です.

特徴:

• 高周波設計
• 保護 された 建築
• 使用した平面ワイヤ
• 優れた熱安定性
• 低プロフィール,低DCR.
• 超大電流 28A まで
• オーダーメイドインダクターは利用可能です

応用:

• ノートブック DC/DCコンバーター
• 通信システム
• 自動車システム 電力供給業者
• LCD PDP テレビ
• ネットワークシステム
• コンピュータ周辺機器
• CPU 電源

注記:

• 誘導性試験:HP4284A,100kHz/1Vまたは同等の
• RDC:QuadTech 1880 ミリオムメートル
• 初期値に対して 65% 減る
• IRMS 温度上昇 40°Cマックス 基準環境温度
• 溶接性: 75% の鉛線が覆われる
• 溶接方法:波,リフロー
• 動作温度:-40°Cから+105°C
• 保存温度: -55°Cから+125°C
• ターミナル屈曲強度:24.5N分
• 耐湿性:△L/L≤±10%△Q/Q≤±25%

注: 製品仕様もカスタマイズできます.

よくある質問

Q: 円形線と比べて平面線巻きの利点は?

A: 平面ワイヤは,より大きな表面積があり,高い電流容量,下のDCRそしてより良い熱消耗高電流アプリケーションでは,フラットワイヤインダクタは,全体的な効率を向上させ,効率的に電力の損失と皮膚効果の損失を軽減します.特に28Aレベルまで高電流アプリケーションに適しています.

Q: シールド構造の利点は?

A: シールド構造は,磁気流を核内に閉じ込めるため,閉ざされた磁気回路設計を使用します.近くにある敏感な回路への漏れ流と電磁気干渉を効果的に減らすシステムEMC性能を向上させる.

Q: 優れた熱安定性とは何か?

A: 優れた熱安定性により,インダクタは幅広い温度範囲で安定した電気性能を維持できます自動車用電子機器や通信機器などの高温変動のある用途に適しているシステムの信頼性を向上させる.

Q: サンプルを申請するには? リードタイムは何ですか?

A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社の情報とターゲットモデルを教えてください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
