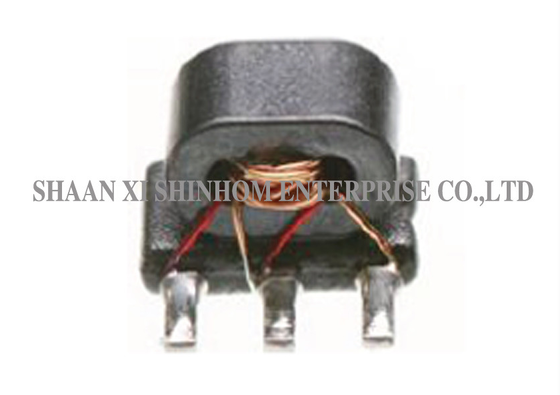

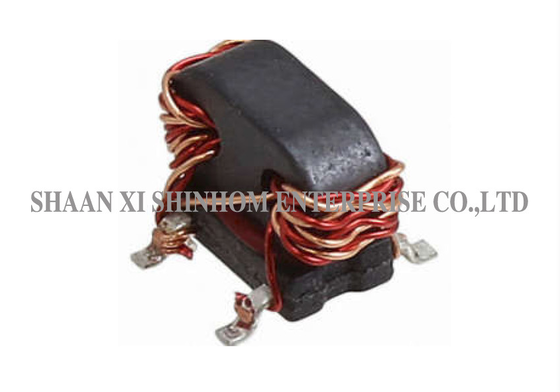

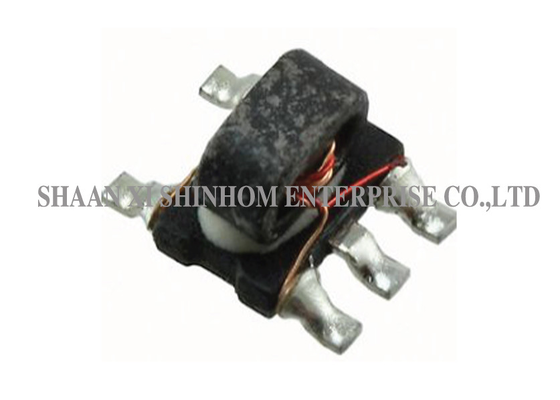

これは1送電ラインのBALUN RFトランスフォーマーブロードバンド無線通信およびRF信号変換アプリケーションのために設計されています.トランスミッションライン構造均衡/不均衡の信号変換を実現するために,幅広い周波数カバーそして優れた振幅/相バランス特徴についてこの製品にはSMD パッケージと低回転損失そして優れた入力リターン損失高い信号伝送効率と低い反射を保証する性能広く使用されています.プッシュ・プル・アンプ,アンテナシステムそしてブロードバンドマッチングネットワークブロードバンド無線通信とRFフロントエンド信号変換に理想的な選択肢です.
ブロードバンド無線通信
VHF/UHF受信機
VHF/UHF送信機
プッシュ・プル・アンプ
アンテナシステム
RF フロントエンド モジュール
ブロードバンドインペダンスマッチング
試験・測定装置
| パラメータ | 試験条件 | 単位 | ミニ | タイプ | マックス |
| メインライン 負ける | 50〜1250MHz | dB | - どうした? | 0.4 | 1.0 |
| メインライン 負ける | 50〜1250MHz | dB | - どうした? | 0.7 | 1.5 |
| 幅のバランス | 50〜1250MHz | dB | - どうした? | ±05 | ±05 |
| フェーズバランス | 50〜1250MHz | 学位 | - どうした? | ±25 | ±60 |
| インプット・リターン損失 | 50〜1250MHz | dB | 16.0 | 25.0 | - どうした? |
Q:トランスミッションラインのバルーンと 従来のワイヤリングバルーンの違いは何ですか?
A: その通りA についてトランスミッションラインブロードバンドマッチングとバランスド/アンバランスド変換を達成するために,送電線理論を使用し,より広い周波数カバー (50~1250MHz) とより優れた高周波パフォーマンスを提供します.伝統 的 な ワイヤー ロープ の バルーン は,磁気 核 の 結合 に 依存 し て いる低周波では良好な性能が有りますが,高周波では反応が限られています. 送電線構造はブロードバンドおよび高周波アプリケーションに適しています.
Q: 挿入損失 ≤1.3dBと入力返却損失 ≥11dBがシステム性能に与える影響は?
A: その通り挿入損失 ≤1.3dBは,低エネルギー損失で高い信号伝送効率を保証する. 入力帰帰損失 ≥11dB (典型的には25dB) は,良いインペダンスのマッチングを保証する.信号反射と静止波を減らす特に,リンク予算の厳格な要求を伴う無線通信システムに適しています.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間カスタム製品の MOQ とリードタイムは別々に確認されます.
