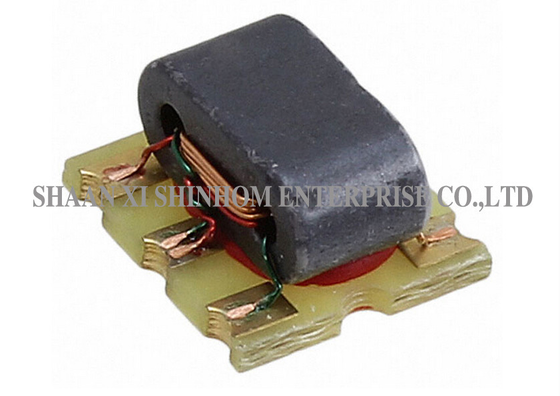

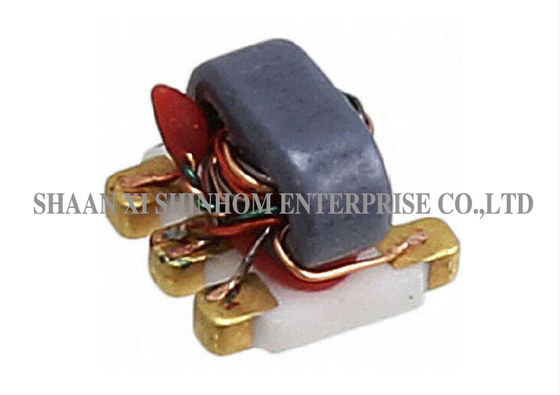

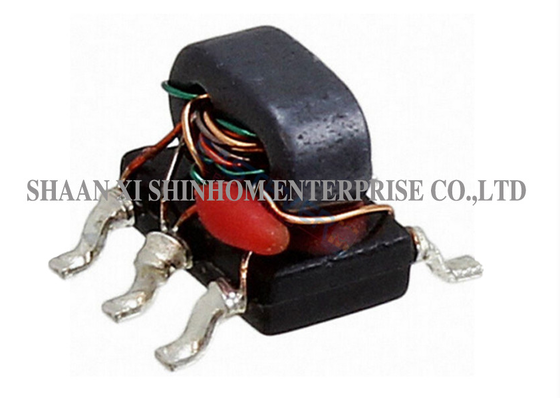

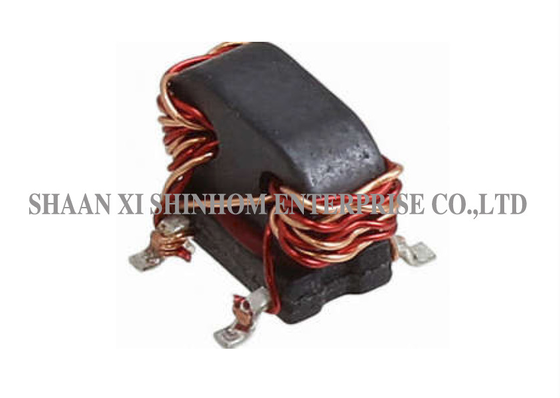

この 1:4CT SMD バラン RF トランス は、ブロードバンド無線通信および RF 信号変換アプリケーション向けに設計されています。 フラックス結合構造 を使用してインピーダンス変換および平衡/不平衡信号変換を実現し、広い周波数カバレッジ と 優れた振幅/位相バランス 特性を備えています。本製品は SMD パッケージ を採用し、低挿入損失 と 良好な入力リターンロス 特性を持ち、高い信号伝送効率と低反射を保証します。 VHF/UHF 受信機/送信機、プッシュプルアンプ、アンテナシステム、ブロードバンド整合回路 などの RF アプリケーションで広く使用されています。75Ω システムのインピーダンス変換および信号変換に最適です。
ブロードバンド無線通信
VHF/UHF 受信機
VHF/UHF 送信機
プッシュプルアンプ
アンテナシステム
RF フロントエンドモジュール
ブロードバンドインピーダンス整合
試験・測定機器
| パラメータ | テスト条件 | 単位 | 最小 | 標準 | 最大 |
| 挿入損失 (out1) | 1-350MHz | dB | － | 0.8 | 1.5 |
| 挿入損失 (out2) | 1-350MHz | dB | － | 0.7 | 1.5 |
| 振幅バランス | 1-350MHz | dB | － | ±0.3 | ±0.5 |
| 位相バランス | 1-350MHz | 度 | － | ±1.0 | ±5.0 |
| 入力リターンロス | 1-350MHz | dB | 10.0 | 16.0 | － |
Q: サンプルの申請方法とリードタイムは？
A: サンプル申請は、当社のウェブサイトまたはメールにて承ります。会社情報と希望モデルをご提供ください。サンプルは 無料 で、3～5営業日 以内に発送いたします。量産品のリードタイムは通常 2～8週間 です。カスタム製品の MOQ およびリードタイムは別途ご確認ください。
Q: 小ロットのトライアル注文はサポートしていますか？
A: はい。新製品開発の初期段階におけるお客様の検証ニーズを理解しております。標準 MOQ 未満の小ロットトライアル注文もご相談に応じます。トライアル注文も量産注文と同様の品質基準と納期をお約束いたします。詳細については、営業チームにお問い合わせください。
Q: 1:4CT バラン変圧器は、75Ω から 300Ω へのインピーダンス変換をどのように実現しますか？
A: フラックス結合構造を使用して、75Ω のシングルエンド信号を 300Ω の差動信号（またはその逆）に変換し、75Ω システムを 300Ω の差動負荷に整合させるのに適しています。
Q: 振幅バランス ±0.5dB および位相バランス ±5° は、プッシュプルアンプにどのような影響を与えますか？
A: これらの仕様により、差動信号は一貫した振幅と正確な位相反転を持つことが保証されます。これにより、偶数次高調波が効果的に抑制され、コモンモード除去比が向上し、信号歪みが低減され、アンプの線形性が向上します。
