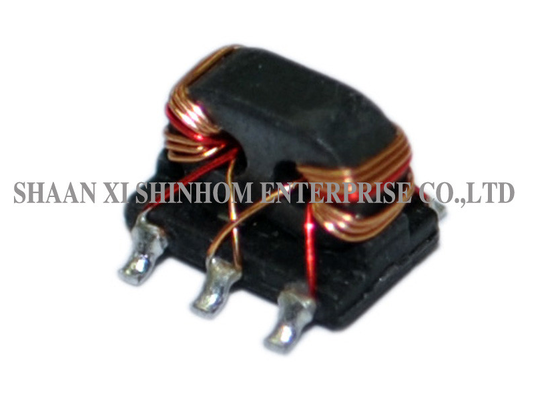

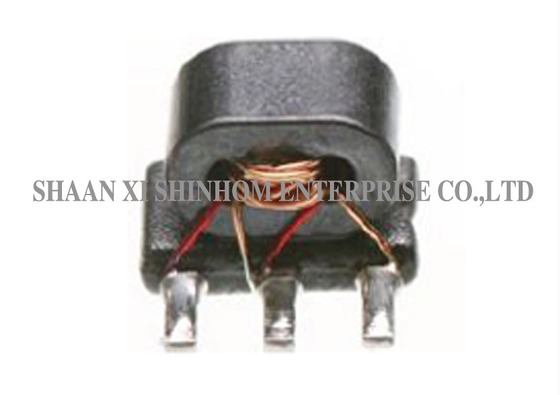

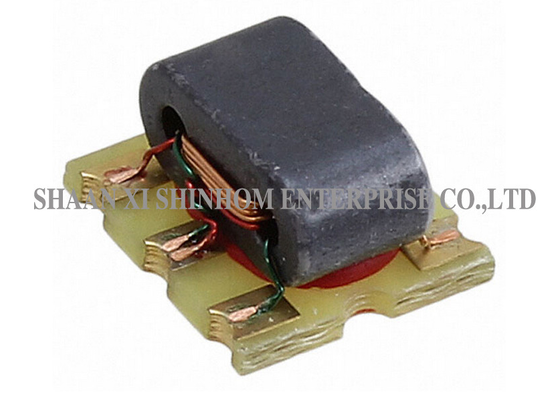

これは1CT SMD バラン RF トランスフォーマーブロードバンド無線通信およびRF信号変換アプリケーション用に設計され,バランス/不均衡信号変換とインペダンスのマッチングを実現する.製品はSMDパッケージを使用する.幅広い周波数帯を提供している低回線損失と優れた振幅/相平衡特性により,差異信号伝送品質が保証される.センタータップ設計は,プッシュ・プルアンプやミキサーなどの回路トポロジーに適しています広範囲に使用されているVHF/UHF受信機/送信機,アンテナシステム,およびRFアプリケーションのブロードバンドマッチングネットワーク.それはRFフロントエンド信号変換とマッチングのための理想的な選択です.
特徴:
申請
電子仕様 ((25°C,Z=75Ω)
| パラメータ | 試験条件 | 単位 | ミニ | タイプ | マックス |
| メインライン 負ける | 1〜350MHz | dB | - どうした? | 0.5 | 1.5 |
| メインライン 負ける | 1〜350MHz | dB | - どうした? | 0.4 | 1.5 |
| 幅のバランス | 1〜350MHz | dB | - どうした? | 0.3 | ±05 |
| フェーズバランス | 1〜350MHz | 学位 | - どうした? | ±10 | ±50 |
| インプット・リターン損失 | 1〜350MHz | dB | 15.0 | 25.0 | - どうした? |
よくある質問
Q: 1:1 CT バラン トランスフォーマーと 1:1 バランの違いは何ですか?
A: その通りA について1CT バルーン副巻きに中央タップ (CT) を搭載し,中央タップを必要とするプッシュ・プル増幅機やミキサーなどの回路トポロジーに適しています.差異的な出力または不均衡から均衡への変換を提供する標準の1:1バルーンには中央のタップがないので,比較的シンプルな機能があります.
Q:0.4~0.5dBの典型的なメインストライン損失とは?
A: その通りメインライン損失 0.4-0.5dB は,トランスフォーマーを通る信号の電源損失が約9~11%であることを意味し,高いエネルギー伝送効率を示しています.2つの出力間の小さな損失差 (0.4dB対0.5dB) は,バランスのとれた差出力幅を保証し,厳格な信号品質要件のあるRFフロントエンドに適しています.
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り当社のウェブサイトまたは電子メールを通じてサンプル申請を提出できます. 会社の情報とターゲットモデルを入力してください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間カスタム製品の MOQ とリードタイムは別々に確認されます.
