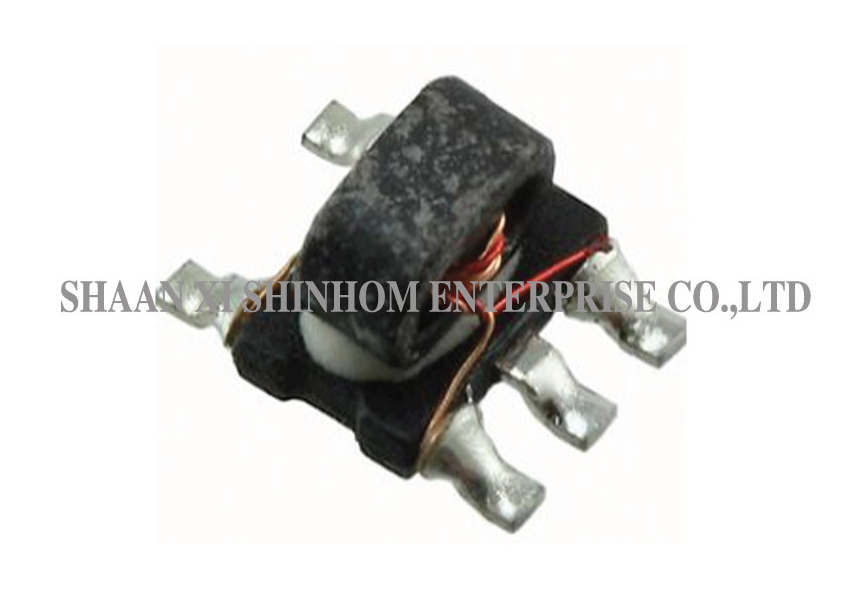

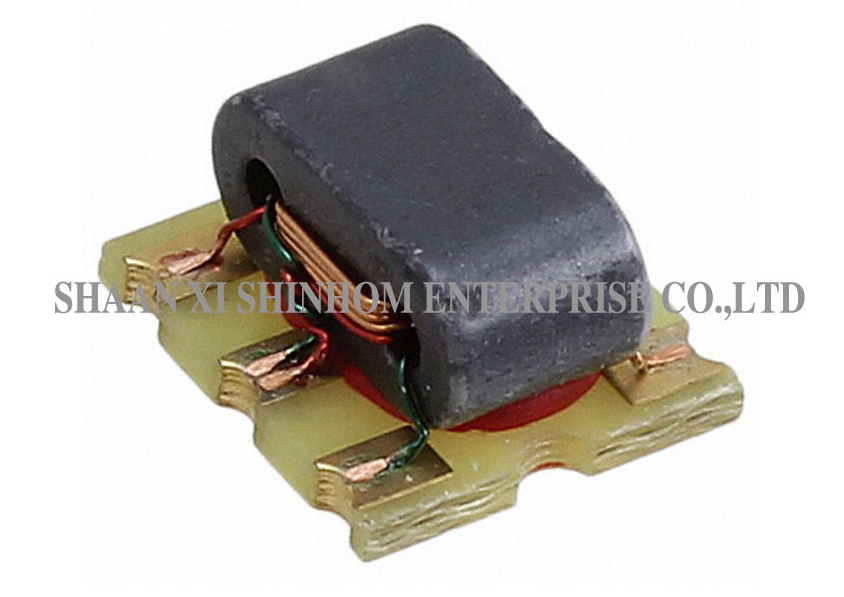

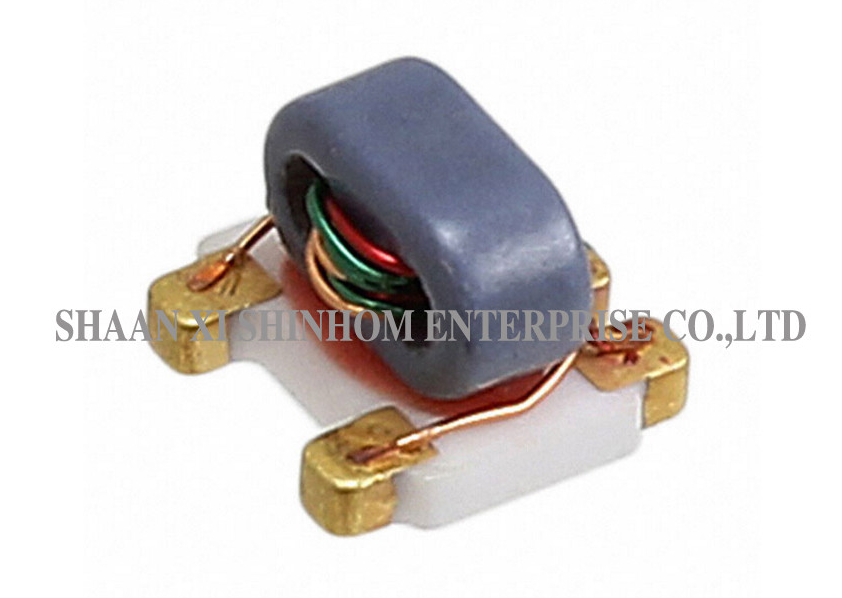

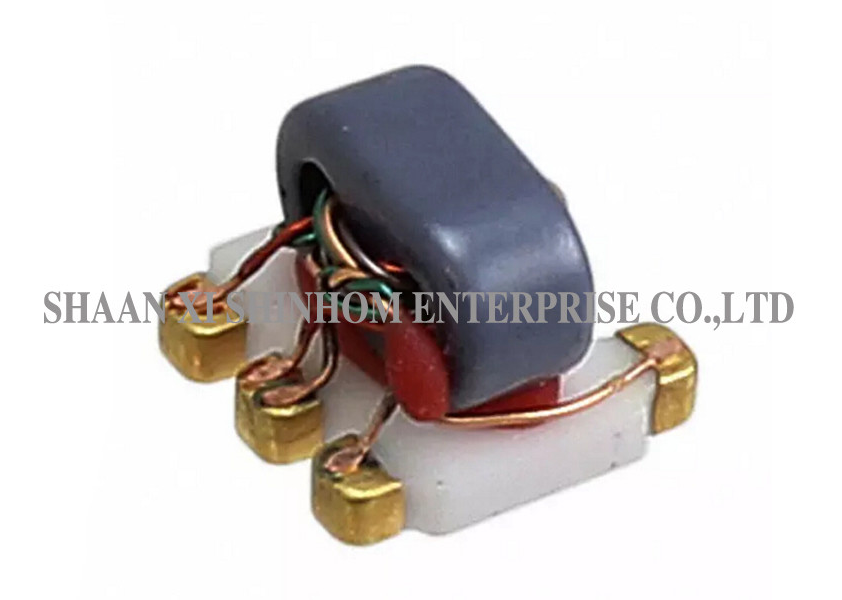

この SMD バランRFトランス は、エナメル銅線巻線と表面実装パッケージを使用しています。インピーダンス比は 1:1、特性インピーダンスは 75Ω、周波数範囲は 5-3000MHz です。RFパワー: 0.25W。DC電流: 30mA。バラン変圧器は、平衡信号（差動信号）を不平衡信号（シングルエンド信号）に、またはその逆に変換するために使用されます。 広帯域無線通信、 VHF/UHF受信機/送信機、および プッシュプルアンプ のRF回路で広く使用されています。
インピーダンス比 – 1:1
特性インピーダンス – 75Ω
周波数範囲 – 5-3000MHz
RFパワー – 0.25W
DC電流 – 30mA
巻線材質 – エナメル銅線
パッケージタイプ – SMD表面実装
動作温度 – -40°C ～ 85°C
広帯域無線通信
VHF/UHF受信機
VHF/UHF送信機
プッシュプルアンプ
RFフロントエンドモジュール
アンテナ給電ネットワーク
ミキサー
広帯域整合ネットワーク
| パラメータ | テスト条件 | 単位 | 最小 | 標準 | 最大 |
| メインライン損失 (out1) | 5-3000MHz | dB | － | 1.7 | 3.5 |
| メインライン損失 (out2) | 5-3000MHz | dB | － | 1.5 | 3.5 |
| 振幅バランス | 5-3000MHz | dB | － | ±0.5 | ±1.0 |
| 位相バランス | 5-3000MHz | 度 | － | ±2.0 | ±18.0 |
| 入力リターンロス | 5-3000MHz | dB | 6.0 | 25.0 | － |
Q: バラン変圧器の主な機能は何ですか？
A: バラン変圧器は、平衡信号（差動信号）を不平衡信号（シングルエンド信号）に、またはその逆に変換するために使用されます。RF回路、ミキサー、アンテナ給電、広帯域整合ネットワークで広く使用されています。
Q: 1:1のインピーダンス比とはどういう意味ですか？
A: 1:1のインピーダンス比は、一次側と二次側のインピーダンスが等しい（両方とも75Ω）ことを意味します。インピーダンス変換は行わず、平衡-不平衡信号変換のみを提供します。インピーダンス変換を必要としないバラン変換を必要とするRF回路に適しています。
Q: サンプルを申請するにはどうすればよいですか？リードタイムは？
A: ウェブサイトまたはメールでサンプル申請を提出できます。会社情報とターゲットモデル（周波数とインピーダンス要件を含む）を提供してください。サンプルは 無料 で、 3-5営業日 以内に発送されます。量産注文のリードタイムは通常 2-8週間 です。
