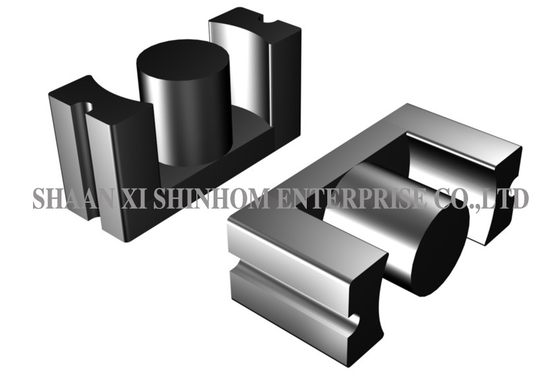

についてEE/EF型フェライトコアマンガン-亜鉛 (Mn-Zn) 材料で製造され,低損失と高周波特性を持ち,特異的にトランスフォーマーおよびインダクタアプリケーションのために設計されています.この製品には高飽和流密度があります低DCRは効率的に電源損失を軽減する.良質なノイズ制御は安定したシステム動作を保証する.コンパクトなサイズは,優れた窒息性能で高い電流出力を提供します異なる周波数要件を満たすために複数の材料グレードが利用できます. トランスフォーマー,インダクション加熱,インバーター溶接機,電圧電源,オゾン発電機.
| タイプ | 尺寸 (mm) | |||||
|---|---|---|---|---|---|---|
| A について | B について | C について | D | E について | F について | |
| EE8 | 8.3±02 | 6 | 10.8±02 | 3.6±02 | 3.0±01 | 4.0±01 |
| EE10 | 10.0±03 | 7 | 2.4±02 | 4.6±03 | 4.2±02 | 5.4±02 |
| EE11 | 11.0±03 | 8 | 2.4±02 | 5.0±02 | 4.2±02 | 5.5±02 |
| EE13 | 12.9±03 | 8.5 | 20.8±02 | 6.0±03 | 3.6±02 | 5.0±03 |
| EE13A | 13.0±03 | 10.2±03 | 2.6±02 | 5.9±02 | 4.6±01 | 6.0±02 |
| EE16/7/5 | 16.0±03 | 12.0±03 | 30.8±02 | 40.8±02 | 5.2±02 | 7.2±01 |
| EE16/8/5 | 16.1±06 | 11.3 | 4.55±02 | 4.5±02 | 5.9±02 | 8.0±02 |
| EE19 | 19.0±03 | 14 | 40.8±03 | 40.8±03 | 5.7±02 | 8.0±03 |
| エール19 | 19.5±04 | 14.6分 | 4.85±025 | 4.85±025 | 11.2±02 | 14.0±03 |
| EE20 | 20.0±07 | 12.8 | 5.0±04 | 6.0±04 | 6.5±03 | 10.0±03 |
| EF20 | 20.15±07 | 14.1 | 5.7±03 | 5.65±03 | 7.0±03 | 10.0±025 |
| EF21 | 20.7±07 | 15 | 5.7±03 | 5.65±03 | 7.3±02 | 10.1±02 |
| EE22 | 22.0±06 | 15.6 | 5.7±03 | 5.7±03 | 5.4±03 | 9.2±03 |
| EE25 | 25.0±04 | 18.6±03 | 6.5±03 | 6.5±03 | 60.8±02 | 10.0±02 |
| EF25 | 25.0±04 | 18.6±03 | 7.2±03 | 7.2±03 | 60.8±02 | 12.5±02 |
| EE25 について4 | 25.4±07 | 18.7 | 6.5±02 | 6.3±03 | 6.6±04 | 10.0±04 |
| EEL25 | 25.5±06 | 19.4±04 | 6.5±025 | 6.4±025 | 13.1±025 | 16.3±025 |
A: EE型コアは,正方形または丸い中央脚の横切りに同称の横脚を持っています.彼らは良い磁気対称性を提供し,従来のトランスフォーマーとインダクタに適しています.EF型コア (Economical Flat) は,よりコンパクトな寸法で,平らで費用対効果の高い設計です.高密度PCBのマウントと低プロフィールアプリケーションに適しています.
A: マンガン-亜鉛フェライトは,高透性,高飽和流密度,低コストを提供し,低周波から中周波 (≤1MHz) 高功率トランスフォーマーおよびインダクタアプリケーションに適しています.ニッケル-亜鉛フェライトは高抵抗性を持っています高周波 (>1MHz) EMI 抑制および RF アプリケーションに適しています. 選択は動作周波数に基づきます.
A: EI,EE/EF,EER/ETD,UU,UYF,EP,RM,PM,PQ,ET/FT,Tを含む複数のコアシリーズが利用可能である.これらは信号トランスフォーマーから高功率のスイッチ電源までのアプリケーションをカバーする.
