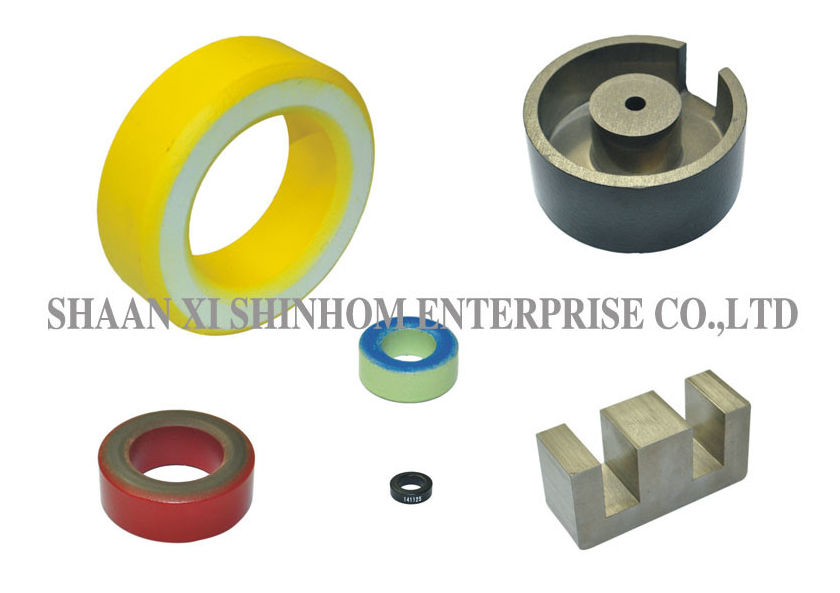

鉄粉コアは、トロイダル、E型、円筒形、I型など、複数の形状を提供します。鉄系、コバルト系、ナノ結晶合金材料を使用して製造されており、低渦電流損失と高い飽和磁束密度（>1.56T）を提供します。本製品は、強力なDCバイアス飽和耐性、低損失、高効率を備えています。動作温度範囲は-55℃から+130℃です。太陽光インバータPFCチョーク、出力チョーク、高速鉄道電源システム、太陽光発電コンバータ、および各種力率改善回路に広く使用されています。特徴
出力チョーク
高速鉄道電源システム
太陽光発電コンバータ
力率改善（PFC）回路
マグアンプ磁気増幅器トランス
高周波スイッチング電源
DCバイアス飽和抑制用途
部品番号
| AL nH/N2 | A(mm) | B(mm) | C(mm) | T50-26 黄/白 |
|---|---|---|---|---|
| 33 | 12.7±0.5 | 7.7±0.5 | 4.83±0.50 | T80-52 青/緑 |
| 43.5 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 | T80-52 青/緑 |
| 46 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 | T90-52 青/緑 |
| 70 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 | T106-52 青/緑 |
| 60 | 23.9±0.5 | 14.2±0.5 | 7.92±0.64 | T106-26 黄/白 |
| 93 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 | 注： |
| 81 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 | 注： |
| 96 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 | 注： |
| 47 | 15.2±0.5 | 8.53±0.5 | 5.94±0.50 | T68-52 青/緑 |
| 40 | 17.5±0.5 | 9.40±0.5 | 4.83±0.50 | T80-52 青/緑 |
| 42 | 20.2±0.5 | 12.6±0.5 | 6.35±0.64 | T90-52 青/緑 |
| 64 | 22.9±0.5 | 14.0±0.5 | 9.53±0.64 | T106-52 青/緑 |
| 95 | 26.9±0.5 | 14.5±0.5 | 11.1±0.64 | 注： |
| 79 | 33.0±0.5 | 19.8±0.5 | 11.1±0.64 | 注： |
| 89 | 38.4±0.5 | 21.5±0.5 | 11.1±0.64 | 注： |
T型鉄粉コアには多くの仕様と種類があるため、注文時に形状、サイズ、インダクタンスに関する具体的な要件をお知らせください。FAQ
A:
PFCチョークおよび出力チョークアプリケーションでは、大きなDCバイアス電流がコア飽和を引き起こし、インダクタンスの急激な低下につながる可能性があります。このコアの優れたDCバイアス飽和耐性は、高電流条件下での安定したインダクタンスを保証し、フィルタリング効果を維持します。Q: ナノ結晶合金コアの特性は何ですか？
A:
PFCチョークおよび出力チョークアプリケーションでは、大きなDCバイアス電流がコア飽和を引き起こし、インダクタンスの急激な低下につながる可能性があります。このコアの優れたDCバイアス飽和耐性は、高電流条件下での安定したインダクタンスを保証し、フィルタリング効果を維持します。Q: このシリーズで利用可能なコア形状は何ですか？
A:
PFCチョークおよび出力チョークアプリケーションでは、大きなDCバイアス電流がコア飽和を引き起こし、インダクタンスの急激な低下につながる可能性があります。このコアの優れたDCバイアス飽和耐性は、高電流条件下での安定したインダクタンスを保証し、フィルタリング効果を維持します。Q: DCバイアス飽和耐性の重要性は何ですか？
A:
PFCチョークおよび出力チョークアプリケーションでは、大きなDCバイアス電流がコア飽和を引き起こし、インダクタンスの急激な低下につながる可能性があります。このコアの優れたDCバイアス飽和耐性は、高電流条件下での安定したインダクタンスを保証し、フィルタリング効果を維持します。
