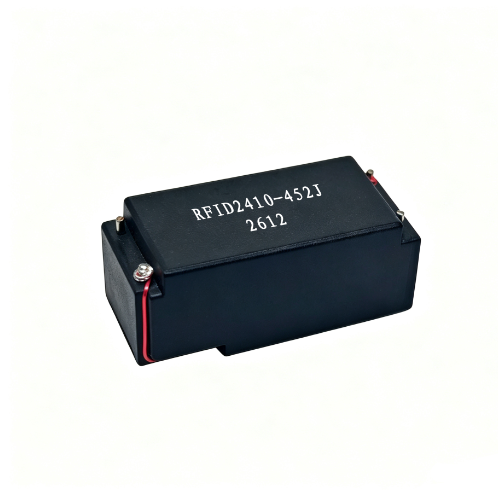

のRFID2410シリーズ SMDトランスポンダコイルのために設計されています125kHz低周波RFIDアプリケーション。高感度コア素材を使用しており、優れた信号受信と強力な耐干渉性能を備えています。製品はAEC-Q200自動車用として認定されています。広い温度範囲にわたって安定した電気特性を維持します。また、耐振動性と耐落下性も備えており、自動車および産業環境の厳しい信頼性要件を満たしています。正方形の SMD パッケージは自動化された表面実装アセンブリをサポートし、生産コストを削減します。これは、自動車の TPMS、パッシブ キーレス エントリー、イモビライザー盗難防止システム、低周波アクセス制御タグ、産業用資産追跡などで広く使用されています。
| 部品番号 | インダクタンス (mH) | DCR最大値(Ω) | 感度 S Typ. (mV/A/m) | 定格電流(mA) |
|---|---|---|---|---|
| RFID2410-191J | 0.19 | 0.31 | 160 | 1600 |
| RFID2410-401J | 0.40 | 0.45 | 80 | 1500 |
| RFID2410-901J | 0.90 | 0.87 | 80 | 800 |
| RFID2410-122J | 1.20 | 1.73 | 60 | 600 |
| RFID2410-232J | 2.38 | 3.28 | 80 | 450 |
| RFID2410-262J | 2.66 | 3.45 | 40 | 400 |
| RFID2410-452J | 4.50 | 3.20 | 39 | 390 |
| RFID2410-562J | 5.60 | 5.10 | 170 | 315 |
| RFID2410-722K | 7.20 | 5.60 | 280 | 250 |
Q: RFID2410シリーズの動作周波数は何ですか?他の周波数もサポートしていますか?
A: 標準動作周波数は 125kHz で、低周波 RFID の主流のキャリア周波数です。 134.2kHz またはその他のカスタム周波数が必要な場合は、弊社の営業チームに問い合わせて実現可能性を確認してください。
Q: この製品は AEC-Q200 に準拠していますか?温度範囲はどれくらいですか?
A: はい。 RFID2410 シリーズは、車載用途向けに AEC-Q200 認定を受けています。動作温度範囲は-40℃～+125℃です。自動車のエンジンルームなどの過酷な温度環境に適しています。
Q: 感度 (S 値) と Q ファクターに基づいて適切なモデルを選択するにはどうすればよいですか?
A: S 値 (感度) が高いほど、コイルが同じ磁場内でより高い電圧を誘導し、その結果、読み取り範囲が長くなります。 Q 値が高いほど、周波数選択性が向上し、干渉防止機能が強化されることを意味します。長距離読み取りの場合は、S値が高いモデルをお選びください。高ノイズ環境の場合は、Q 値の高いモデルを選択してください。
Q: このコイルはリフローはんだ付けに対応していますか?
A: はい。 RFID2410シリーズは、高温耐性材料とSMDパッケージ設計を使用しています。鉛フリーリフローはんだ付けに対応しており、自動化されたSMT生産ラインに最適です。推奨ピーク温度は 245°C (260°C を超えない) です。
