LPM6030Bシリーズ SMD型電源インダクタ 3.0mm超低プロファイル,高飽和電流 (39A),高電流電源回路のための超低DCR

5000
MOQ

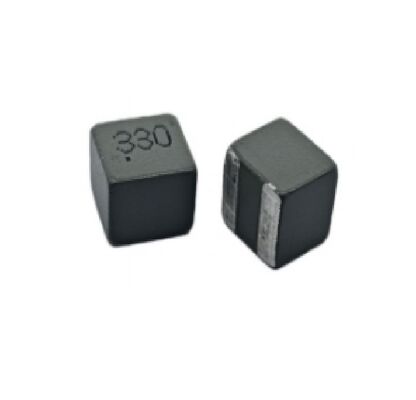

LPM6030B Series SMD Molded Power Inductor with 3.0mm Ultra-Low Profile, High Saturation Current (39A), and Ultra-Low DCR for High-Current Power Circuits
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

3.0mm超薄型SMDパワーインダクタ

,

高飽和電流モールドパワーインダクタ

,

超低DCRディップパワーインダクタ
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: LPM6030B
ドキュメント: LPM6030B Series_.pdf
お支払配送条件
受渡し時間: 2~8週間
支払条件: LC、T/T
製品の説明
SMD型電源誘導器 LPM6030Bシリーズ
LPM6030Bシリーズは 空間が限られた高電流電源回路用に設計され 低プロフィールインダクタ技術における 突破を代表しています 驚くほど細い高さで たったの3.0mmです先進的なカーボニル鉄粉末コアを使用このSMD電源インダクターは, 39Aまでの評価値で例外的な高飽和電流性能を提供し,厳しい負荷条件下で安定した動作を保証します.超低DCRは導電損失を最小限に抑える高効率で高密度な電源変換設計に適しています.
主要 な 特徴
  • 誘導範囲:0.18μHから3.3μH (±20% @0Adc)
  • 熱量電流 (IDC): 8Aから32A
  • 飽和電流 (Isat): 12.2A から 39A
  • DCR (タイプ): 1.59mΩ から 19.92mΩ
  • 自動共鳴周波数 (タイプ): 26MHzから141MHz
  • 超低プロフィール: 6.6mm x 6.4mm x 3.0mm
  • 100%無鉛で RoHS に準拠する
  • 動作温度: -40°Cから +165°C
テクニカル仕様
パラメータ 範囲/値
誘導範囲 0.18μHから3.3μH (±20% @0Adc)
熱量電流 (IDC) 8Aから32A
飽和電流 (Isat) 12.2Aから39Aまで
DCR (典型的な) 1.59mΩから19.92mΩ
自動共鳴周波数 26MHzから141MHz
サイズ 6.6mm×6.4mm×3.0mm
動作温度 -40°Cから+165°C
申請
  • ノートPCおよびウルトラブックにおけるCPUおよびGPUの電源供給のための高電流DC/DC変換器
  • スマートフォン,タブレット,LCDディスプレイの電力管理モジュール (PMM)
  • ネットワーク・通信機器の電源
  • サーバーとストレージ装置のポイント・オブ・ロード (PoL) 変換機
  • DSC,DVC,PDAを含む携帯消費電子機器
よく 聞かれる 質問
LPM6030Bの3.0mmの高さの主な利点は?
超低3.0mmプロフィールでは,Z高さが極めて限られているスライムノートPCやコンパクトモジュールなどの非常に薄い現代デバイスに統合できます.
高飽和電流が DC/DC変換機にどんな利点をもたらすのか?
高飽和電流は,高負荷条件下でインダクタンスを維持し,性能低下を防止し,CPU/GPU VRMアプリケーションで安定した出力電圧を確保することを保証します.
このインダクターは高周波スイッチに適していますか?
そう,低誘導率モデルでは典型的なSRFが141MHzまでで,現代の高周波スイッチモード電源で使用するには安定しています.
熱量電流 (IDC) は何を示しているのでしょうか?
直流電流は,インダクタの温度を環境温度より約40°C上昇させ,連続動作中の熱管理のためのガイドラインを提供します.
