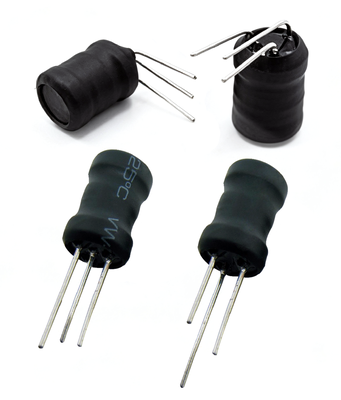

LCHBシリーズ 3ピンドラムインダクタは、垂直スルーホール (DIP) 構造とセンタータップ巻線設計を特徴としており、さまざまな低電力電子アプリケーションにコンパクトでコスト効率が高く、軽量なソリューションを提供します。この 3 ピン ドラム コア インダクタ シリーズには、次のものが含まれます。LCHB0608、LCHB0810、LCHB0912、LCHB1016サイズオプション、A、B、C 巻線構成さまざまな回路要件を満たすことができます。インダクタンス範囲は0.02mH～300mHをカバーし、DC抵抗は0.02Ωと低いため、効率的なエネルギー貯蔵と安定した電気的性能が保証されます。コンパクトなサイズ、シンプルな構造、信頼性の高い性能により、LCHBシリーズは圧電ブザーブーストドライバ、ミニLEDブースト回路、マイクロDC-DCコンバータ、家庭用電化製品信号フィルタリング、および電子玩具オーディオモジュールで広く使用されています。
| シリーズ | 寸法(mm) | インダクタンス範囲 (mH) | DCR レンジ (Ω) | 巻数比範囲 (N1:N2) | 代表的な用途 |
|---|---|---|---|---|---|
| LCHB0608-3W | 6×8 | 0.02～80 | 0.05～1400 | 1:1.1～1:18.4 | 超小型ポータブルデバイス |
| LCHB0810-3W | 8×10 | 0.04～120 | 0.8～275 | 1:1.6～1:23.3 | 一般的な昇圧コンバータ回路 |
| LCHB0912-3W | 9×12 | 0.10～200 | 0.6～400 | 1:1.6～1:26.3 | 中出力のブーストおよびフィルタリングのアプリケーション |
| LCHB1016-3W | 10×16 | 0.47～160 | 2.8～200 | 1:10.1～1:17.7 | 高出力ブーストコンバータ回路 |
注記：上記の仕様は、各シリーズの代表的なパラメータ範囲を表しています。個々のモデルの詳細な電気的特性については、完全なデータシートを参照してください。
すべてのLCHBシリーズ製品は、A、B、C 巻線構成、さまざまな回路トポロジ、巻数比要件、PCB レイアウト設計に柔軟なオプションを提供します。
Q: 3ピンドラムは使用できますか?インダクタ昇圧回路のトランスを交換しますか?
答え:はい。 LCHB シリーズは、単一の磁気コア上にセンタータップの二重巻線構造を採用しており、コンパクトな電子回路の小型トランスと同様の電圧ブーストとエネルギー伝達機能を実現します。
Q: 適切な LCHB シリーズ サイズを選択するにはどうすればよいですか?
答え:必要な電力、基板スペース、インダクタンス値、出力電圧に応じて適切なサイズを選択してください。小型モデルはポータブル電子機器に最適ですが、大型モデルはより高いエネルギー貯蔵能力を提供します。
Q: A、B、C の巻線構成の違いは何ですか?
答え:A、B、C バージョンは異なるものを表します巻線構造とリード線の構成さまざまな PCB レイアウトおよび回路接続要件に合わせて設計されています。
電気的性能は 3 つの構成間で同等です。主な選択要素は、PCB レイアウト設計、ピン配置、および巻線構造の要件です。
Q： LCHBシリーズインダクタのはんだ耐熱性はどのくらいですか?
答え:LCHBシリーズドラムインダクタは、はんだ付け温度260℃、10秒。また、MIL-STD-202E に準拠した優れた耐溶剤性も備えているため、ウェーブはんだ付けや手はんだ付けプロセスに適しています。
