Name: LPM6060Bシリーズ SMD型電源インダクタ 低DCR,高飽和電流,DC/DCコンバーター用のコンパクトサイズ
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: LPM6060B
Availability: InStock

特徴ギャラリー製品の説明今からお話し

特徴

仕様

ハイライト:

低DCR SMD パワーインダクタ

高飽和電流モールドパワーインダクタ

コンパクトサイズのディップパワーインダクタ

基本情報

起源の場所: 中国

ブランド名: SHINHOM

証明: RoHS

モデル番号: LPM6060B

ドキュメント: LPM6060B Series_.pdf

お支払配送条件

受渡し時間: 2~8週間

支払条件: LC、T/T

ギャラリー

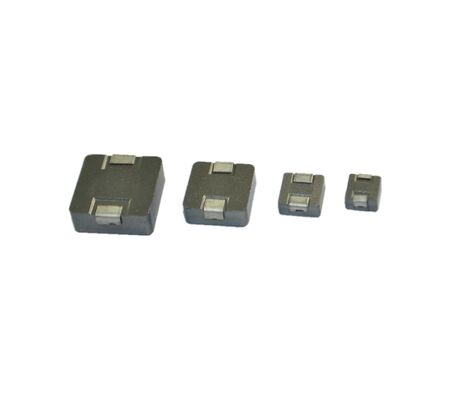

LPM6060Bシリーズ SMD型電源インダクタ低DCR,高飽和電流,DC/DCコンバーター用のコンパクトサイズ

製品の説明

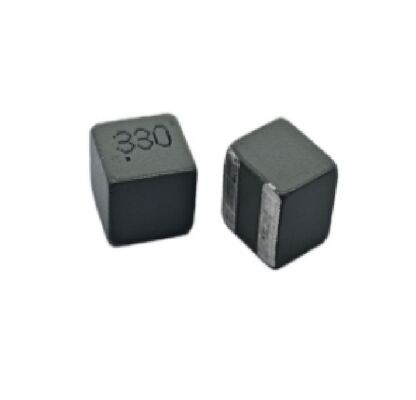

SMD型電源誘導器 LPM6060Bシリーズ

LPM6060Bシリーズは,コンパクトな設計で高効率の電源変換のために設計されています.SMD電源インダクタ高級カーボニル鉄粉末コア技術によって信頼性の高い性能を提供します.鋳造インダクタ低プロフィール (6.6mm * 6.4mm * 6.0mm) の特徴があり,低DCRインダクタRoHS に完全に準拠し,鉛のない DC/DC 変換回路に対応し,空間,効率,信頼性が重要です.

基本規格

パラメータ	範囲/値
誘導範囲	4.7μHから33μH (@20kHz,10Aac)
熱量電流	3.6Aから11A
飽和電流	3.7A から 13.1A
DCR (典型的な)	14.46mΩから95.68mΩ
SRF (典型的な)	7MHzから21MHz
動作温度	-40°Cから+165°C
サイズ	6.6mm * 6.4mm * 6.0mm
準拠性	100%無鉛で RoHS に準拠する

主要用途

ノートPCのCPU電源のためのDC/DC変換機
携帯電話,LCDディスプレイ,HDD,携帯機器における電力管理
ネットワーク交換装置用の薄型搭載電源モジュール
サーバーにおけるVRM (電圧調節モジュール) アプリケーション
DVC,DSC,PDA,その他のコンパクト電子機器の電源回路

よく聞かれる質問

なぜLPM6060BはノートPCのCPUコンバーターに適しているのでしょうか?

低DCRと高飽和電流は,最小限の熱発生で効率的な電源供給を保証し,CPU VRMアプリケーションに最適です.

熱電流はどう定義されるの?

定熱電流 (Irmd) は,試験条件下でインダクタの温度を約40°C上昇させる直流電流である.

これらのインダクタは鉛のない溶接プロセスと互換性があるか?

LPM6060Bシリーズは 100%鉛無で RoHS規格に完全に準拠しており現代環境に優しい製造に適しています

典型的な自己共鳴周波数帯は?

SRFは誘導値に応じて 7MHz から 21MHz までで,一般的なスイッチ周波数では安定している.
