Name: High-Performance Audio Frequency Transformer with 20Hz - 20kHz Operating Frequency and IEC 61558-2-6 Compliance
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: ACST13
Availability: InStock

特徴ギャラリー製品の説明今からお話し

特徴

仕様

動作周波数: 20Hz - 20kHz

絶縁: 3層静電シールド

保存温度: -40°C〜 +105°C

コア材質‌: 高透磁率ニッケル合金

ハイライト:

20Hz - 20kHz Operating Frequency Audio Frequency Transformer

IEC 61558-2-6 Compliance Split Core Current Transformer

High-Performance Low-Frequency Transformer

基本情報

起源の場所: 中国

ブランド名: SHINHOM

証明: RoHS

モデル番号: ACST13

ドキュメント: ACST13 Series_.pdf

お支払配送条件

受渡し時間: 2〜8週間

支払条件: LC、T/T

ギャラリー

High-Performance Audio Frequency Transformer with 20Hz - 20kHz Operating Frequency and IEC 61558-2-6 Compliance

製品の説明

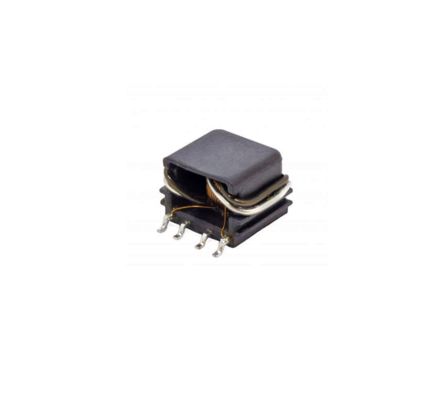

High-Performance Audio Frequency Transformer

Designed for high-performance audio signal processing systems, the ACST13 Series delivers precision impedance matching with exceptional linearity across the full frequency spectrum. Utilizing advanced core materials and balanced winding techniques, this low-frequency transformer maintains signal integrity while achieving ultra-low electromagnetic interference. The vacuum-impregnated construction ensures compliance with international safety standards, making it ideal for critical audio path applications.

Key Features

Frequency Response: ±0.1dB (20Hz-20kHz)
Primary Inductance: 250mH ±15%
DC Resistance: 12Ω (Primary) / 280Ω (Secondary)
Turns Ratio: 1:1.5 ±2%
Power Handling: 100mW max
Insulation Resistance: ≥100MΩ
Operating Temperature: -20°C to +85°C

Technical Specifications

Core Material	High-permeability nickel alloy
Winding Configuration	Triple-layer electrostatic shielding
Mounting Style	Through-hole PCB mounting
Pin Spacing	10mm × 12mm standard grid
Weight	18g typical
Safety Standards	Meets IEC 61558-2-6 isolation requirements

Applications

Professional Audio Equipment:

Microphone preamplifiers, console channel strips

Broadcast Systems:

Audio distribution amplifiers, mixing console I/O stages

Test Instruments:

Audio analyzer input/output isolation

Medical Audio:

Patient monitoring equipment audio circuits

Communication Devices:

VoIP conference system analog interfaces
