高精度ロゴフスキーコイル 1Aから500kAの範囲と精度の高い交流電流測定のための ± 0.2%の線性

直線性
MOQ

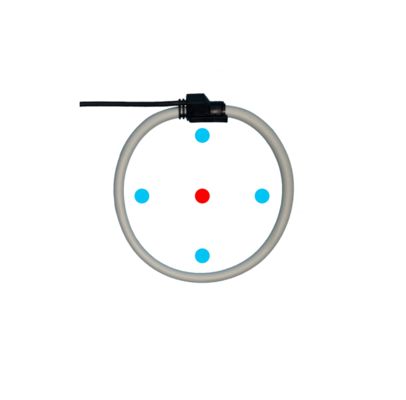

High Precision Rogowski Coil with 1A to 500kA Range and ±0.2% Linearity for Accurate AC Current Measurement
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
現在の範囲: 1a〜500ka
正確さ: <0.5％（キャリブレーション）
直線性: 読書の±0.2％
帯域幅: 1Hz〜100kHz（-3dB）
動作温度: -40°C〜 +80°C
ハイライト:

1A～500kAレンジのロロゴスキーコイル

,

精度<0.5%のロロゴスキーコイル

,

直線性±0.2%のロロゴスキーコイル
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: SRC Datasheet Flex Rogowskiコイル
ドキュメント: SRC datasheet Flex Rogowski...l_.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: L/C、T/T
製品の説明
高感度柔軟なローゴフスキーコイル
高感度柔軟ローゴフスキーコイル (SRCシリーズ) を発見します. 1Aから500kAまでの精密な交流電流測定のための高度な柔軟な電流変換器です.,電源モニタリング,ハーモニック分析,DCの波動測定に最適です
主要 な 特徴 と 利点
  • 高精度で広い動力範囲:1Aから100kA (最大500kAまで) までの精度のAC電流測定を達成し,優れた線性 ±0.2%を達成する.校正バージョンは<0.5%の驚くべき精度を提供します.
  • 超柔軟で 侵入しない柔軟な電流変換器は 狭いスペースで 大きくて不器用な 固定電導体 (バス棒,ケーブル) を 簡単に包み込むことができます12mm スリムコイルセクションと軽量なデザインは,ケーブルロープで安装を簡単にする.
  • 固有の安全性従来のCTとは異なり,開き回路の二次電路は危険ではありません.大規模な過剰電流やショート回路であっても飽和しません.CAT III 1000V / CAT IV 600V に指定され,要求の高い環境のために設計されています..
  • ブロードバンド性能:1Hzから100kHz (-3dB) の広い帯域幅を持つため,バッテリー充電システムなどのアプリケーションでハーモニック,トランジエント,DCリップル測定を分析するのに最適です.
  • 統合シールド:内部シールドは外部の磁場からの干渉を拒絶することで安定した測定を保証し,低次電流でも精度を向上させます.
  • プラグアンドプレイ互換性:このローゴウスキーコイルは 外部ローゴウスキーコイルインテグレーターなしで DIN-RAILとパネルメーターに直接接続でき システム設定を簡素化します
技術仕様 (SRCシリーズ)
パラメータ SRC-50 SRC-100 SRC-150
コイル長さ 180mm 380mm 555mm
窓の大きさ (直径 B) 50mm 100mm 150mm
コイル抵抗 255 Ω (±10%) 375 Ω (±10%) 540 Ω (±10%)
出力比 (@50Hz) カリブレーション: 333 mV/kA
校正されていない: 360 mV/kA		 カリブレーション: 333 mV/kA
校正されていない: 360 mV/kA		 カリブレーション: 333 mV/kA
校正されていない: 360 mV/kA
精度 (@25°C) カリブレーション: < 0.5%
校正されていない: < 5%		 カリブレーション: < 0.5%
校正されていない: < 5%		 カリブレーション: < 0.5%
校正されていない: < 5%
マックス 測定可能な電流 500kA 500kA 500kA
帯域幅 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB) 1 Hz - 100 kHz (-3dB)
段階エラー ≤0.5° ≤0.5° ≤0.5°
鉛ケーブルの長さ 2m (標準,最大20mまで調整可能) 2m (標準,最大20mまで調整可能) 2m (標準,最大20mまで調整可能)
動作温度 -40°Cから+80°C -40°Cから+80°C -40°Cから+80°C
一般仕様
  • 線性:読み取りの ±0.2%
  • 位置誤差:最大 ±1%
  • ゼロ・ドリフト (OAでの出力): ≤0.05 mV
  • 安全基準:CEマーク,EN 61010-1:2010 (LVD) とEN 61326-1:2013 (EMC) に適合する
  • 断熱電圧:コイル:2000V;信号ケーブル:1000V
  • 材料:炎阻害性のある熱プラスチックゴム (UL 94 V-0)
典型的な用途
  • 電源品質分析装置と交流電流測定装置
  • エネルギー管理と電力監視システム
  • ハーモニックとトランジエンスの分析
  • バッテリーとUPSシステムにおけるDCリップル測定
  • 実験室 計器 携帯計器
  • モータードライブと変速周波数ドライブ (VFD) の電流監視
なぜ 私たちを選んだのか?
プロの電子部品輸出業者として 製品の品質を保証し 技術サポートを提供し 信頼性の高い世界配送を保証します競争的なオートメントとデータシートのために今日私達に連絡してください.
