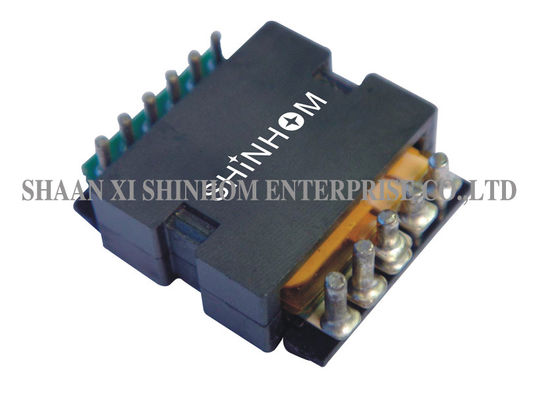

Name: 安定した性能のフラット パックの変圧器の高く現在のコイルの高性能
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: TP25F
Availability: InStock

安定した性能のフラットパックの変圧器の高く現在のコイルの高性能

交渉

MOQ

negotiable

価格

特徴ギャラリー製品の説明見積依頼

特徴

仕様

周波数: 200KHzへの700KHz

力: 140w

パッドのサイズ: 23.5*20.1mm

厚さ: 9.12mm

動作温度: -40℃への +125℃

分離: 1500VDC

ハイライト:

平面の電源変圧器

薄型の変圧器

基本情報

起源の場所: 中国

ブランド名: Shinhom

証明: RoHS

モデル番号: TP25F

お支払配送条件

パッケージの詳細: カートン

受渡し時間: 4~8 週

支払条件: T/T

供給の能力: 100000/month

ギャラリー

安定した性能のフラットパックの変圧器の高く現在のコイルの高性能

製品の説明

TP25Fシリーズ高周波140W平面の変圧器、平面の変圧器、電源変圧器、高く現在のコイルを取付けるPCB

特徴:

薄型の平面の変圧器
強力な平面の変圧器
高周波平面の変圧器
PCBの平面の変圧器
平面の切換えの電源変圧器
在庫SMTの平面の変圧器
電力定格140ワットまで
98%上のの高性能
1立方インチあたり600ワットの高い発電密度
足跡23.5 mm×20.10 mm
9.12 mmのより控えめ
高い分離（操作上の） 1500 Vdc
高周波200 kHz700 kHz
実用温度-40℃への+125℃
非常に低い漏出インダクタンス（非ギャップを作られた中心のためのより少しにより0.2%）。
費用効果が大きく、競争価格。
最低の電磁妨害雑音(EMI)。
第一次間の高い表面漏れおよび整理の間隔
すべてのSMPSの地勢学に適当。
さまざまな土台およびターミナル選択（横、縦、によ穴、SMT、ピン、飛行ケーブルおよび多く）。
特に設計されていた熱消散の止め金。

適用:

高性能DC/DCのコンバーター。
98%、立方インチDC/DCのコンバーターごとの600ワットの高い発電密度上の高性能まで。
前方、全橋、半橋およびプッシュプルDC/DCのコンバーターのため。
18Vと75V間の入力電圧、と52Vからの出力電圧1.0V DC/DCのコンバーターに。
テレコミュニケーション、産業制御システム、
自動車および重い装置車システム

技術情報:

TA=25℃で典型的なすべての指定。
インダクタンスは100つのkHzの100つのmVrms、0 Adcのピン2 - 4間のHP4284で測定されます。
漏出インダクタンスはショートする他のすべての巻上げを用いるピン2 - 4の間で測定されます。

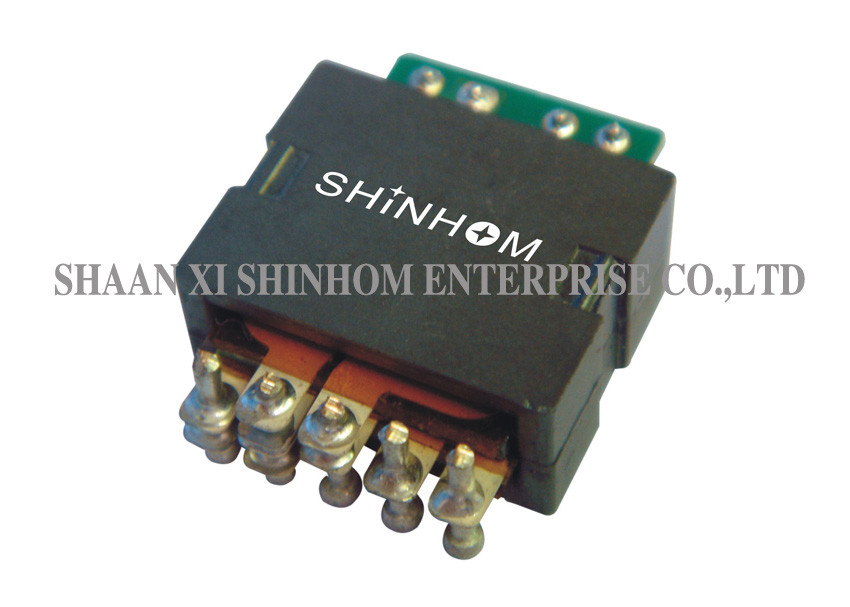

安定した性能のフラットパックの変圧器の高く現在のコイルの高性能 0

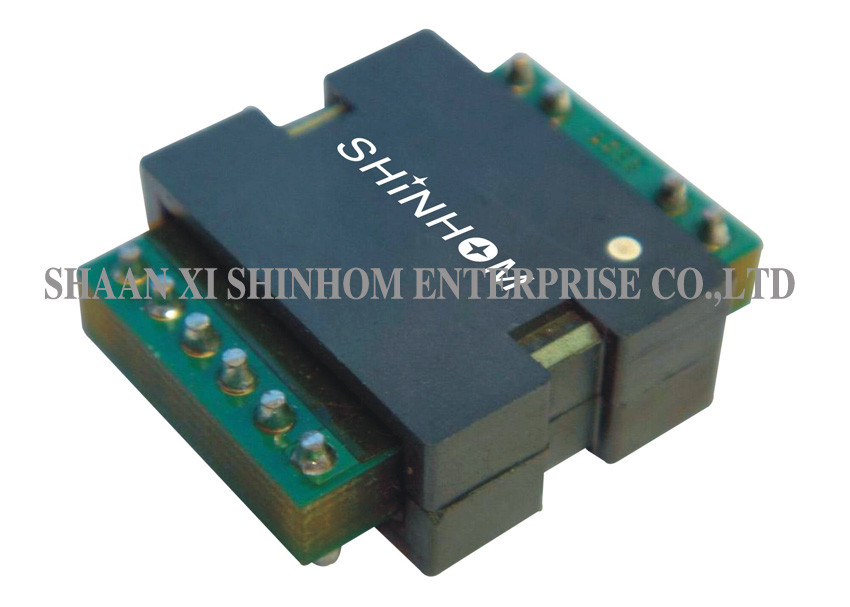

安定した性能のフラットパックの変圧器の高く現在のコイルの高性能 1

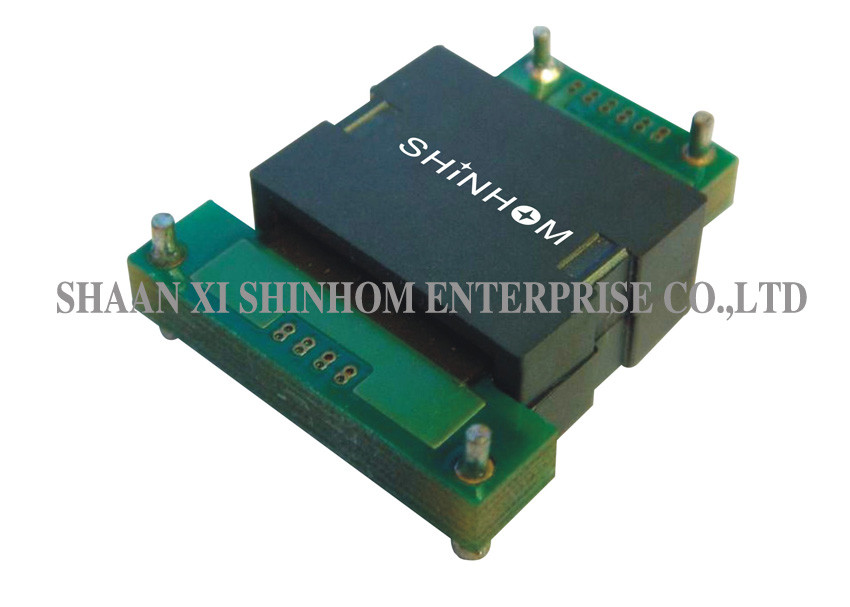

安定した性能のフラットパックの変圧器の高く現在のコイルの高性能 2
