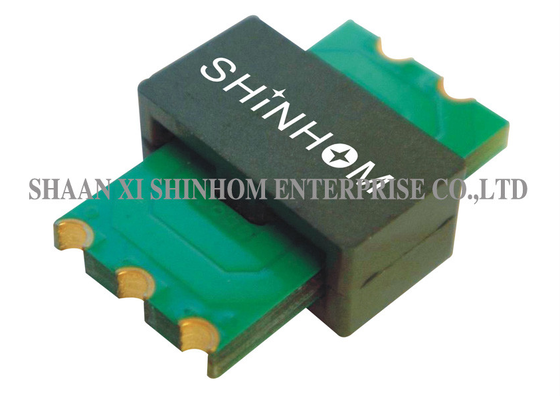

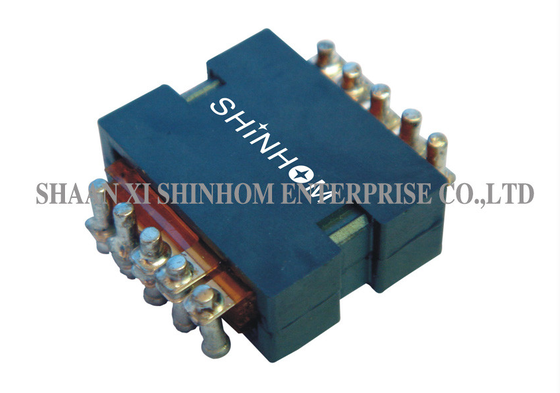

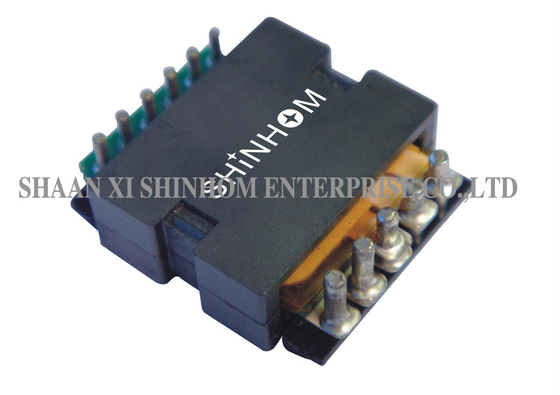

についてTP20Aシリーズの高周波100W平面型トランスフォーマーDC-DCコンバーターとスイッチング電源アプリケーション用に設計されています.75〜100W厚さ最大は7.4mmそして足跡20.12*18.50mm.この薬は200kHzから700kHz, 工作隔離電圧が1500Vdc提供しています超低漏れ誘導性,高効率そして最低EMI,すべてのSMPSトポロジと互換性がある.複数のマウントと終了オプションが利用できます.専用熱消耗クリップ設計により優れた熱管理性能が保証されます広く使用されています.DC-DC変換機,電源を切り替える,そして様々な高周波電源変換応用について
特徴
電源は100Wまで
周波数範囲 200kHz~700kHz
作業隔離電圧 1500Vdc
超低漏れ誘導性 (<0.2%)
最大厚さ 7.4mm
動作温度 -40〜+125°C
すべてのSMPSトポロジーと互換性がある
熱消散クリップ設計
申請
DC-DC変換機
スイッチする電源 (SMPS)
配電システム
通信機器の電源
産業用制御電源
自動車用電子機器
医療機器の電源
高密度電源モジュール
製品仕様の選択表
| パラメータ | 仕様 |
|---|---|
| シリーズ | TP20A |
| パワー範囲 | 75〜100W |
| 動作頻度 | 200kHzから700kHz |
| 作業隔離電圧 | 1500Vdc |
| 最大厚さ | 7.4mm |
| 足跡 | 20.12 * 18.50mm |
| 漏れ誘導力 | <0.2% (ギャップのないコア) |
| 動作温度 | -40°Cから+125°C |
| トポロジー互換性 | すべてのSMPSトポロジー |
| マウントオプション | 横 / 垂直 / 透孔 / SMT / ピン / 飛ぶ鉛 |
| 熱設計 | 専用熱消散クリップ |
よくある質問
Q: サンプルを申請するには? リードタイムは何ですか?
A: その通り申請のサンプルをウェブサイトやメールで提出できます.無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間オーダーメイドの製品は別々に確認されます.
Q: 小規模な試用注文は支持していますか?
A: その通りはい.小規模な試行注文 (標準MOQ以下) は交渉可能で,大量注文と同じ品質基準と配達コミットメントを受けることができます.詳細については当社の販売チームに連絡してください.
Q: 品質をどのようにコントロールしますか?
A: その通り商品の品質検査 (IQC) と 100%の品質テストを施します
