重い装置車システムのための高い信頼性の薄型の変圧器100W

High Reliability Low Profile Transformer 100W For Heavy Equipment Vehicle System
High Reliability Low Profile Transformer 100W For Heavy Equipment Vehicle System High Reliability Low Profile Transformer 100W For Heavy Equipment Vehicle System High Reliability Low Profile Transformer 100W For Heavy Equipment Vehicle System High Reliability Low Profile Transformer 100W For Heavy Equipment Vehicle System

大画像 :  重い装置車システムのための高い信頼性の薄型の変圧器100W ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: TP20A
お支払配送条件:
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 100000/month
詳細製品概要
周波数: 200KHzへの700KHz 力: 100Wの
パッドのサイズ: 20.12*18.5mm 厚さ: 7.4mm
動作温度: -40℃への +125℃ カスタマイズされた: カスタマイズされた
ハイライト:

平面の電源変圧器

,

薄型の変圧器

TP20Aシリーズ高周波100W平面の変圧器、最高高周波電源変圧器。厚さ7.4mm



         これは巻上げ構成のマトリックスです。彼らは理想的にDC-CDのコンバーターの塗布の電源の75-100Wの間で渡すために適します。





特徴:

  • 電力定格100ワットまで
  • 高性能
  • 足跡20.12 mm×18.50 mm
  • 7.4 mmのより控えめ
  • 高い分離(操作上の) 1500 Vdc
  • 高周波200 kHz700 kHz
  • 実用温度-40℃への+125℃
  • 非常に低い漏出インダクタンス(非ギャップを作られた中心のためのより少しにより0.2%)。
  • 費用効果が大きく、競争価格。
  • 最低の電磁妨害雑音(EMI)。
  • 第一次間の高い表面漏れおよび整理の間隔
  • すべてのSMPSの地勢学に適当。
  • さまざまな土台およびターミナル選択(横、縦、によ穴、SMT、ピン、飛行ケーブルおよび多く)。
  • 特に設計されていた熱消散の止め金。
  • 薄型の平面の変圧器
  • 強力な平面の変圧器
  • 高周波平面の変圧器
  • PCBの平面の変圧器
  • 平面の切換えの電源変圧器
  • 在庫SMTの平面の変圧器



適用:

  • 高性能、立方インチDC/DCのコンバーターごとの400ワットの高い発電密度。
  • 前方、全橋、半橋およびプッシュ プルDC/DCのコンバーターのため。
  • 18Vと75V間の入力電圧、と18Vからの出力電圧1.2V DC/DCのコンバーターに。
  • テレコミュニケーション、産業制御システム、
  • 自動車および重い装置車システム。



技術情報:

  • インダクタンスは100つのkHzの100つのmVrmsのPin (2-5)の間で測定されます
  • 漏出インダクタンスはショートする二次巻上げを用いる第一次巻上げPin (2-5)で測定されます。
  • TA=25℃±5℃で典型的なすべての指定。

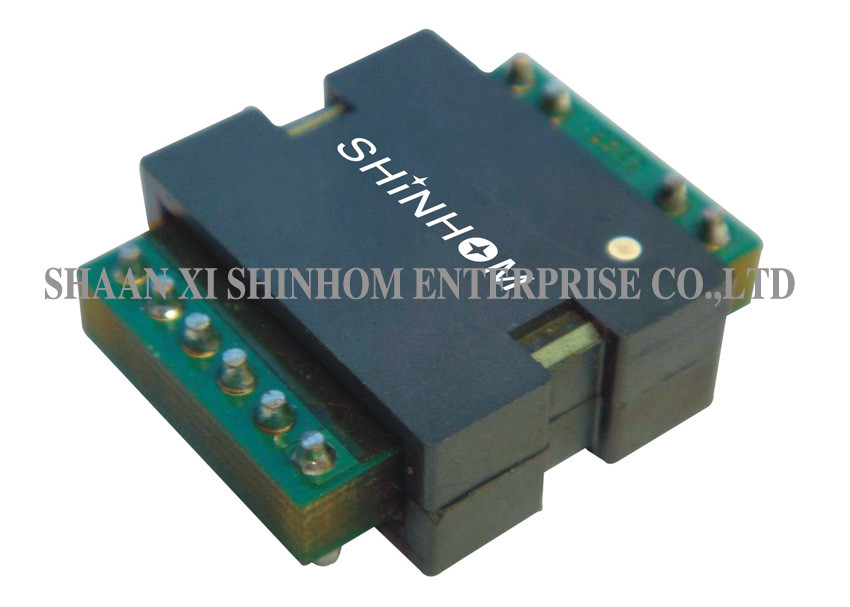

重い装置車システムのための高い信頼性の薄型の変圧器100W 0

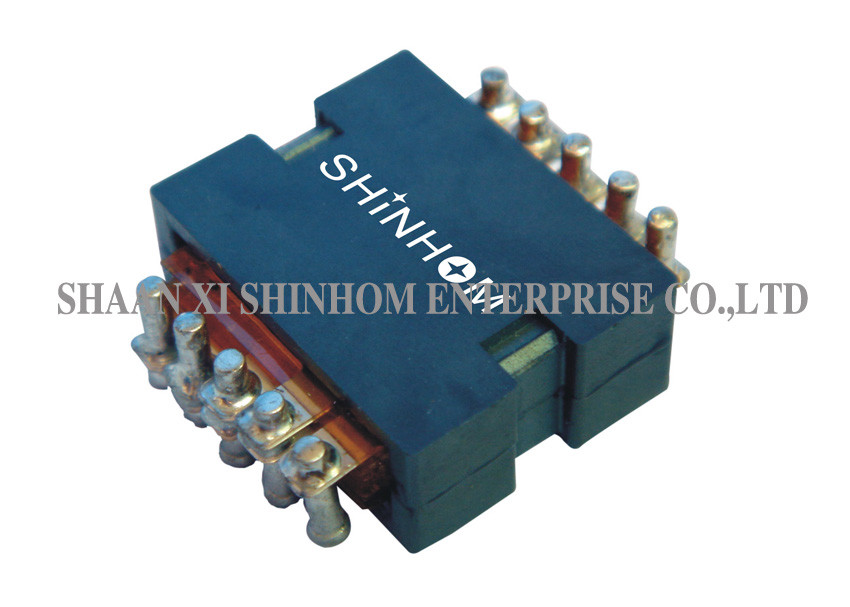

重い装置車システムのための高い信頼性の薄型の変圧器100W 1

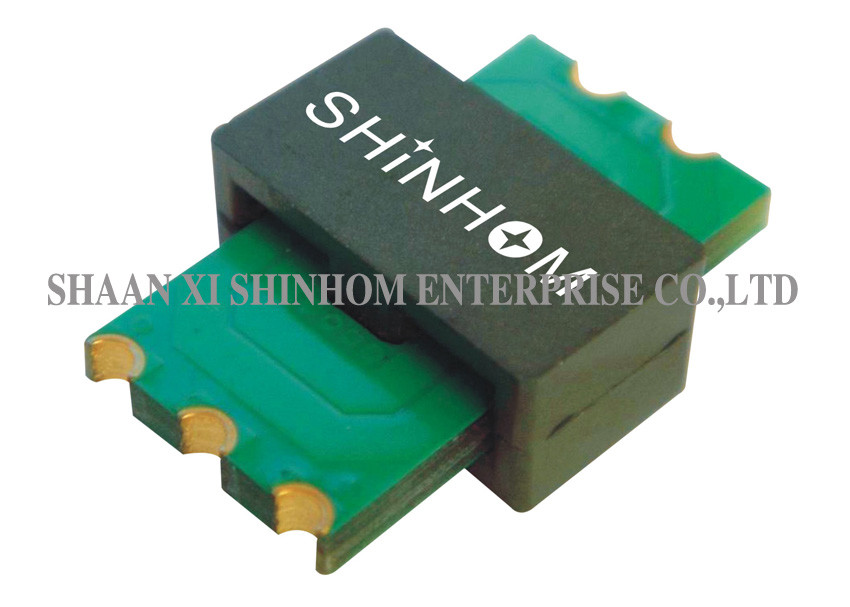

重い装置車システムのための高い信頼性の薄型の変圧器100W 2

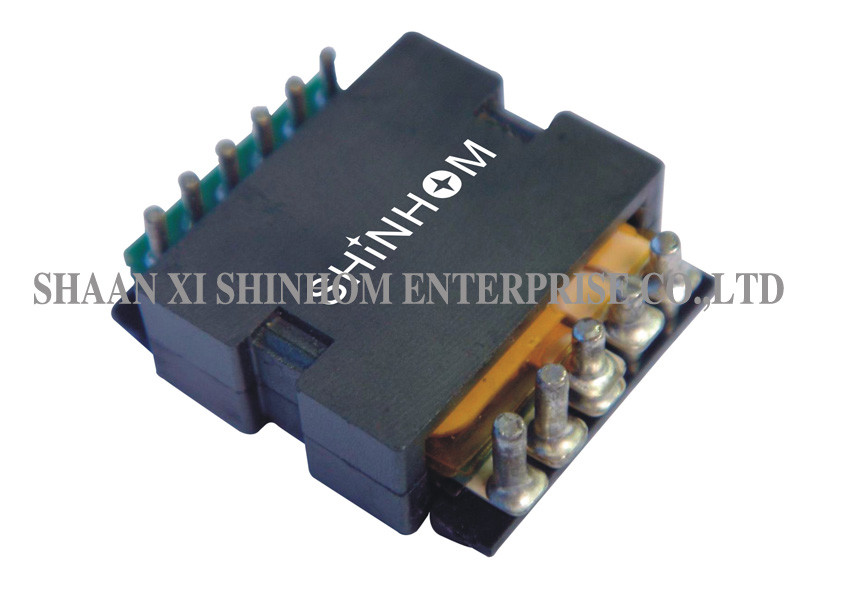

重い装置車システムのための高い信頼性の薄型の変圧器100W 3
