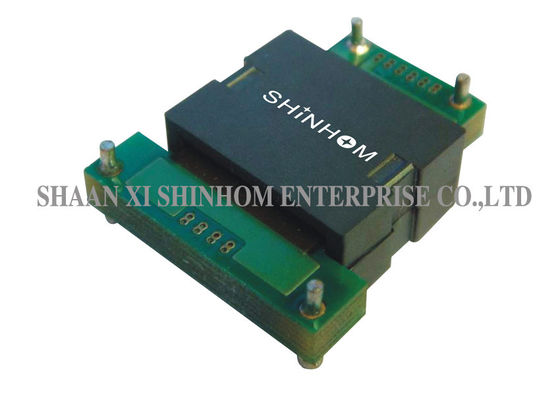

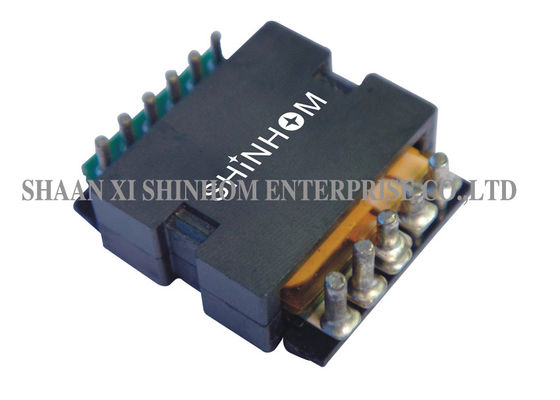

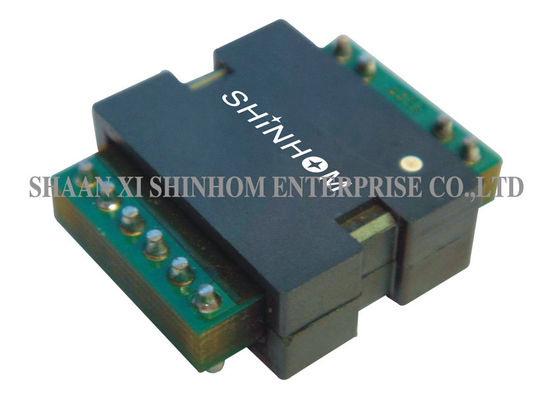

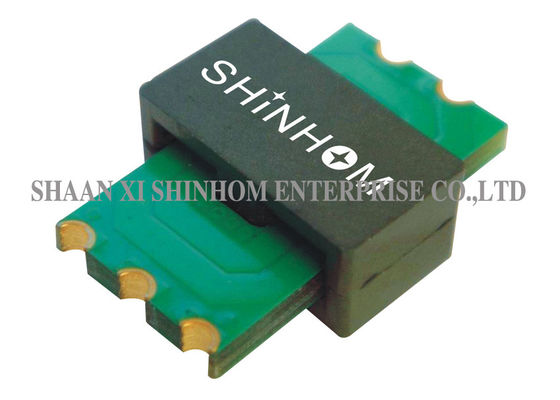

73A表面の台紙の変圧器の平面の形のパッドのサイズ23.5mm * 19.5mm

DC/DCおよびDC/ACのコンバーター、73Aまでの現在のranting、パッドのサイズ23.5mm*19.5mmのための平面の変圧器

特徴:

• 薄型の平面の変圧器
• 強力な平面の変圧器
• 高周波平面の変圧器
• PCBの平面の変圧器
• 平面の切換えの電源変圧器
• EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100のplanartransformer
• 在庫SMTの平面の変圧器
• 出力領域:3000Wまで
• 非常に低い漏出インダクタンス（非ギャップを作られた中心のためのより少しにより0.2%）。
• 費用効果が大きく、競争価格。
• 最低の電磁妨害雑音(EMI)。
• 高い比出力密度（1つの部品ごとの5W-25kW）。
• 第一次間の高い表面漏れおよび整理の間隔
• すべてのSMPSの地勢学に適当。
• さまざまな土台およびターミナル選択（横、縦、によ穴、SMT、ピン、飛行ケーブルおよび多く）。
• 特に設計されていた熱消散の止め金。

適用:

• 高密度および高エネルギーの効率。
• 現在の高い流れDC/DCの電源高く。
• 主要な巻上げ誘導器は出力チョークとして役立ちます、
• 補助巻上げ制御、PM （TI25S1604）への入力電流間。
• テレコミュニケーション、産業制御システム、
• 自動車および重い装置車システム

技術情報:

• PE 20s1604のインダクタンスは100kHz、0.1 Vrmsのピン7及び11間のAgilient/HP4284で測定しました。
• 評価されるIDCはIDCの飽和の85%またはより低いIDCの暖房の依存です。
• IDCの飽和はインダクタンスがわずかな値の15%によって落ちます流れです。
• IDCの暖房は部品の温度がおよそ45℃によって増加します流れです。
