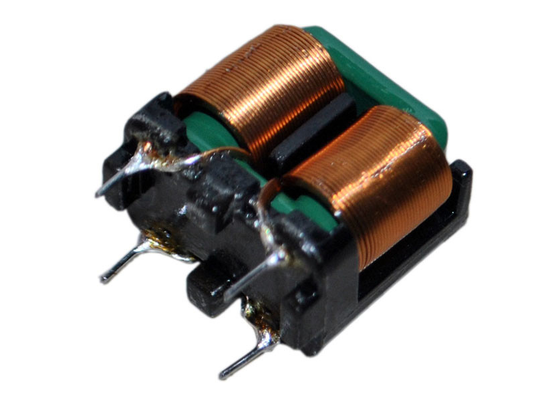

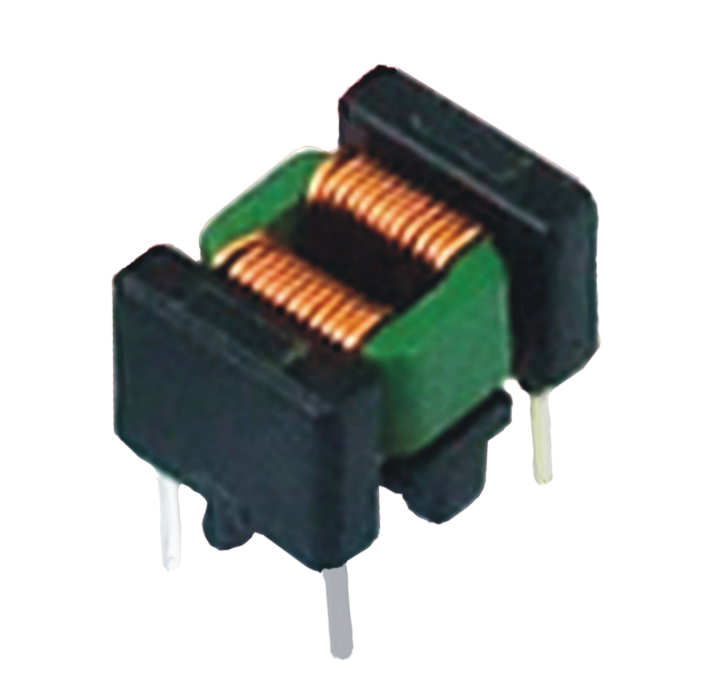

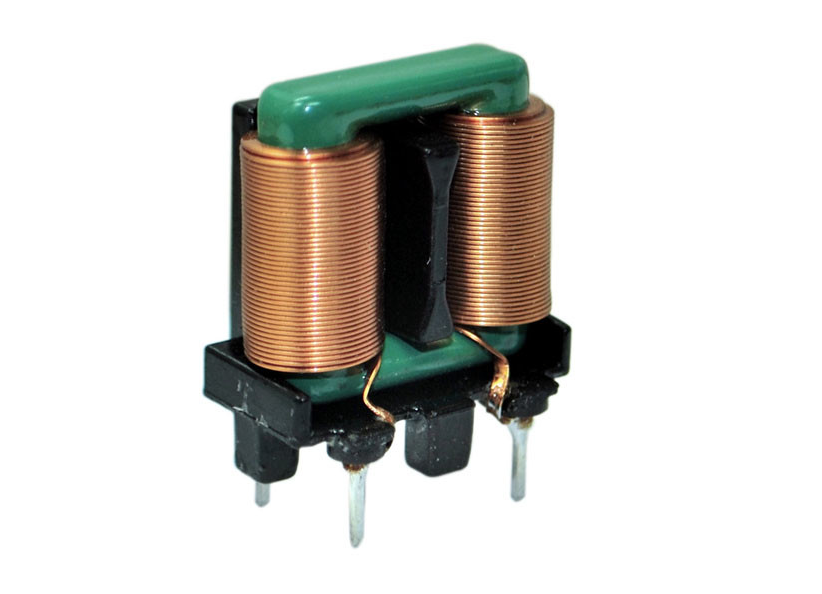

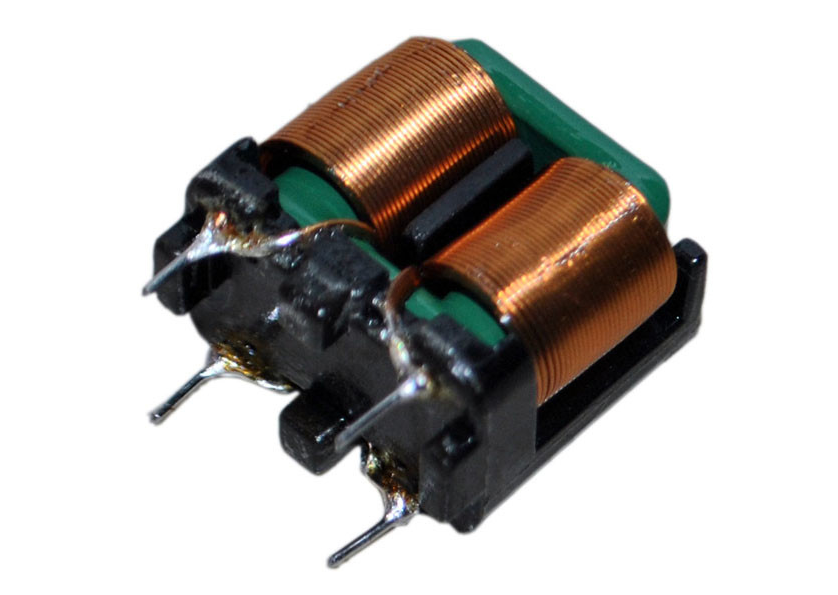

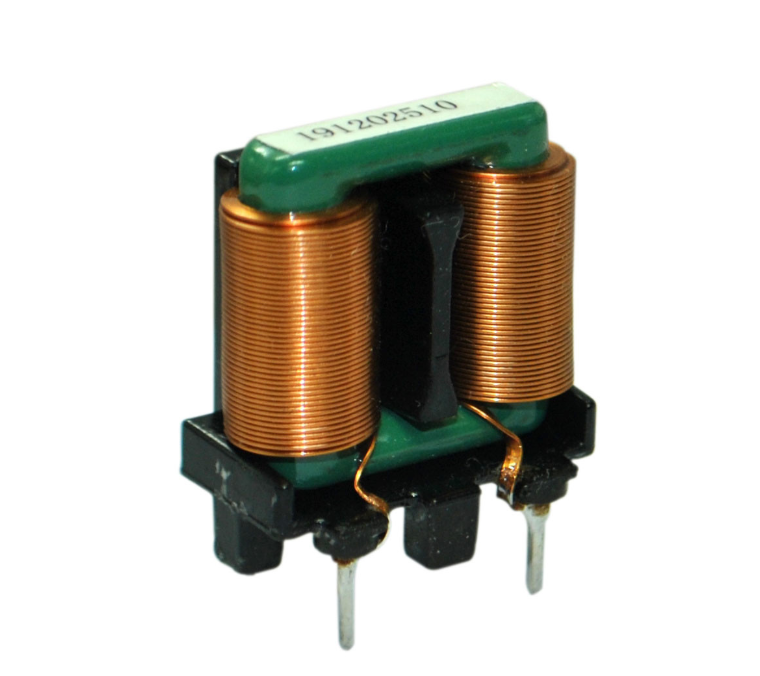

この単相コモンモードチョークは、平角線とフェライト中空角型コアを使用して製造されており、スイッチング電源およびパーソナルコンピュータ向けに特別に設計されており、大電流、小型、高効率を実現します。製品は、堅牢で信頼性の高い構造を備え、単層巻線と閉磁気コア設計を採用しています。85～265VACの広い電圧範囲に対応します。スイッチング電源、電源アダプター、および液晶テレビに適しています。EMI抑制および電源フィルタリングにおけるコモンモードチョークアプリケーションに最適です。
特徴
定格電圧 – 85～265VAC
巻数比 – 1:1
絶縁抵抗 – 100mΩ min.
温度上昇 – 50℃ max.
平角線高周波表皮効果
単位電流密度 – 1.5～2倍
単層巻線 – 低温上昇
優れたEMI抑制
用途
パーソナルコンピュータ
スイッチング電源
電源アダプター
UPS
コンピュータ製品
DVD
LED電源
液晶テレビ・モニター電源基板
| 仕様 | インダクタンス MIN 1KHZ 0.25V |
寸法（mm MAX） | 電流(A) | 電力(W) | ||||||||
| W | D | H | L | E | 水平 | 垂直 | MAX | MAX | ||||
| P1 | P2 | P1 | P2 | |||||||||
| SQ1515 | >15mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 60 |
| SQ1515 | >20mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >25mH | 16 | 22 | 22 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 60 |
| SQ1515 | >15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 60 |
| SQ1515 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1515 | >25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 60 |
| SQ1615 | >15mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.5 | 65 |
| SQ1615 | >20mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >25mH | 16 | 22 | 23 | 3.5 | 0.8 | 12.8 | 10 | 8 | 7 | 1.2 | 65 |
| SQ1615 | >15mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.5 | 65 |
| SQ1615 | >20mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1615 | >25mH | 18 | 22 | 14 | 3.5 | 0.8 | 16.8 | 12.8 | - | - | 1.2 | 65 |
| SQ1918 | >12mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 2.0 | 180 |
| SQ1918 | >20mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.5 | 180 |
| SQ1918 | >30mH | 15 | 25 | 26 | 4 | 0.8 | 12.8 | 10 | 10 | 10 | 1.2 | 180 |
| SQ1918 | >12mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 2.0 | 180 |
| SQ1918 | >20mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 180 |
| SQ1918 | >30mH | 22 | 24 | 13 | 4 | 0.8 | 16.8 | 15 | - | - | 1.2 | 180 |
| SQ2418 | >12mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.8 | 250 |
| SQ2418 | >30mH | 15 | 24 | 32 | 4 | 0.8 | 12.5 | 10 | - | - | 1.5 | 250 |
| SQ2418 | >12mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 2.5 | 250 |
| SQ2418 | >20mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.8 | 250 |
| SQ2418 | >30mH | 22 | 26 | 15 | 4 | 0.8 | 16.8 | 15 | - | - | 1.5 | 250 |
| SQ2724 | >7mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 3.5 | 280 | |
| SQ2724 | >15mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 280 | |
| SQ2724 | >20mH | 18 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 1.8 | 280 | |
| SQ2724 | >7mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 3.5 | 280 |
| SQ2724 | >15mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 280 |
| SQ2724 | >20mH | 25 | 31 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 1.8 | 280 |
| SQ2820 | >7mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.0 | 300 | |
| SQ2820 | >20mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 2.5 | 300 | |
| SQ2820 | >30mH | 16 | 30 | 38 | 4 | 0.8 | 4 PINS | - | - | 5.0 | 300 | |
| SQ2820 | >7mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.0 | 300 |
| SQ2820 | >20mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 2.5 | 300 |
| SQ2820 | >30mH | 28 | 35 | 18 | 4 | 0.8 | 16.8 | 16.8 | - | - | 5.0 | 300 |
| SQ3126 | >8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 8.0 | 400 |
| SQ3126 | >8mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 5.0 | 400 |
| SQ3126 | >10mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3.5 | 400 |
| SQ3126 | >25mH | 22 | 34 | 38 | 4 | 0.9 | 18 | 16 | - | - | 3 | 400 |
| SQ3126 | >8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 8.0 | 400 |
| SQ3126 | >8mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 5.0 | 400 |
| SQ3126 | >10mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3.5 | 400 |
| SQ3126 | >25mH | 28 | 35 | 18 | 4 | 1.0 | 20 | 16.8 | - | - | 3 | 400 |
| SQ4391 | >12mH | - | - | - | - | - | - | - | - | - | 7 | 600 |
| SQ4391 | >12mH | 28 | 45 | 16 | 4 | 1.0 | 39 | 21 | - | - | 7 | 600 |
注：カスタマイズ可能です
FAQ
Q: 長期的な良好なビジネス関係をどのように構築しますか？
A: お客様がより多くのプロジェクトを獲得できるよう、高品質な製品と迅速な配送を重視しています。同時に、すべてのお客様を友人として扱い、誠実にビジネスを行い、長期的な友情を築いています。
Q: 品質管理はどう行っていますか？
A: 入荷品質検査（IQC）と出荷前の100％品質テストにより、すべての製品が仕様を満たしていることを保証します。
Q: サンプルを申し込むにはどうすればよいですか？リードタイムは？
A: ウェブサイトまたはメールでサンプル申請を提出できます。サンプルは無料で、3～5営業日以内に発送されます。量産注文のリードタイムは通常2～8週間です。カスタム製品については別途確認いたします。
