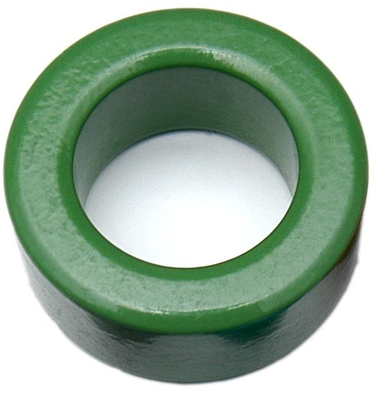

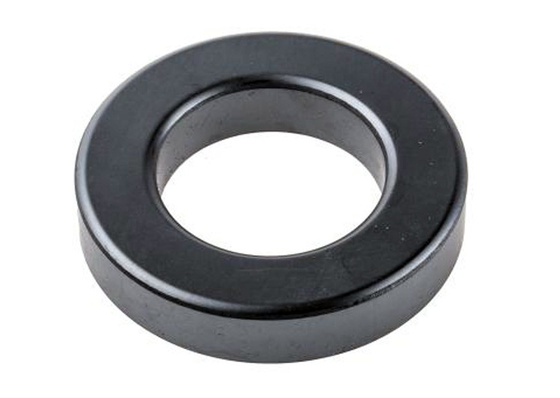

この鉄粉コアは、高品質な鉄系ナノ結晶材料およびコバルト系材料を使用し、太陽光発電コンバーターおよびPFCチョーク用に特別に設計されており、低渦電流損失、高い飽和磁束密度、優れた温度安定性を保証します。この製品は、堅牢で信頼性の高い構造と長方形の構造とコアギャップ設計を特徴としています。これは広い動作温度の要件を満たします。これは太陽光発電コンバーター用途PFCチョーク、および高速鉄道電力システム
に適しています。
電力変換および産業用電源における鉄粉コアアプリケーションに最適です。
特徴
低渦電流損失
1.56Tを超える高い飽和磁束密度
鉄系ナノ結晶コア
コバルト系磁気増幅器コア
高い飽和磁束密度
小型コア体積
長方形構造
優れた温度安定性
用途
太陽光発電コンバーター
PFCチョーク
出力チョーク
高速鉄道電力システム
磁気増幅器トランス
産業用電源
| 車載エレクトロニクス | 新エネルギー機器 | 品番 | AL nH/N2 | A(mm) |
|---|---|---|---|---|
| B(mm) | C(mm) | T50-26 黄/白 | 33 | 17.5±0.5 |
| 7.7±0.5 | 4.83±0.50 | T68-52 青/緑 | 43.5 | 17.5±0.5 |
| 9.4±0.5 | 4.83±0.50 | T80-52 青/緑 | 42 | 20.2±0.5 |
| 12.6±0.5 | 6.35±0.64 | T90-52 青/緑 | 64 | 22.9±0.5 |
| 14.0±0.5 | 9.53±0.64 | T94-26 黄/白 | 60 | 23.9±0.5 |
| 14.2±0.5 | 7.92±0.64 | T106-52 青/緑 | 95 | 38.4±0.5 |
| 14.5±0.5 | 11.1±0.64 | T130-52 青/緑 | 79 | 38.4±0.5 |
| 19.8±0.5 | 11.1±0.64 | T150-52 青/緑 | 89 | 38.4±0.5 |
| 21.5±0.5 | 11.1±0.64 | T60-52 青/緑 | 47 | 15.2±0.5 |
| 8.53±0.5 | 5.94±0.50 | T68-52 青/緑 | 40 | 17.5±0.5 |
| 9.40±0.5 | 4.83±0.50 | T80-52 青/緑 | 42 | 20.2±0.5 |
| 12.6±0.5 | 6.35±0.64 | T90-52 青/緑 | 64 | 22.9±0.5 |
| 14.0±0.5 | 9.53±0.64 | T106-52 青/緑 | 95 | 38.4±0.5 |
| 14.5±0.5 | 11.1±0.64 | T130-52 青/緑 | 79 | 38.4±0.5 |
| 19.8±0.5 | 11.1±0.64 | T150-52 青/緑 | 89 | 38.4±0.5 |
21.5±0.511.1±0.64
注:
T型鉄粉コアには多くの仕様と種類があるため、注文時に形状、サイズ、インダクタンスに関する具体的な要件をお知らせください。
はい。お客様のアプリケーションシナリオや回路要件に基づいた選定推奨やカスタマイズソリューションを提供できる専門技術チームがあります。Q: 大量注文の一般的なリードタイムはどのくらいですか？A: 大量注文のリードタイムは通常
2～8週間
はい。お客様のアプリケーションシナリオや回路要件に基づいた選定推奨やカスタマイズソリューションを提供できる専門技術チームがあります。Q: 技術サポートや選定に関する推奨は提供していますか？
A:
はい。お客様のアプリケーションシナリオや回路要件に基づいた選定推奨やカスタマイズソリューションを提供できる専門技術チームがあります。Q: サンプルは無料ですか？いつ受け取れますか？A: サンプルは無料で、
