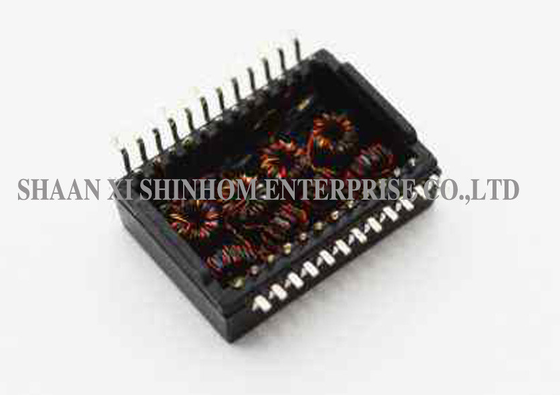

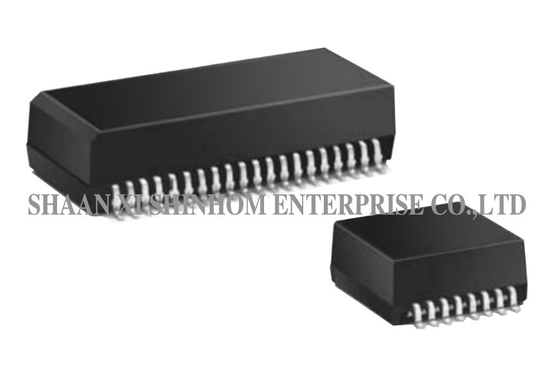

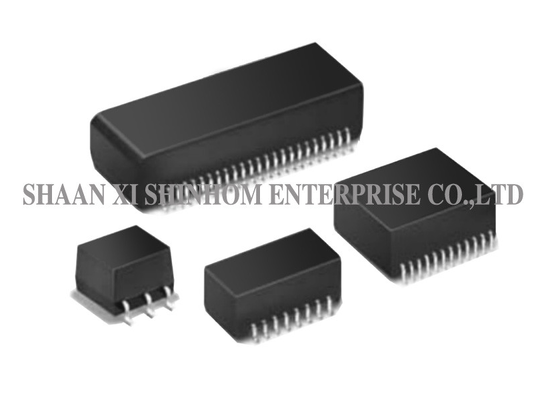

を備えており、ネットワークインターフェイスの安全な絶縁を保証します。HS24001S 1000Base-Tギガビットネットワークトランスフォーマーモジュールは、ギガビットイーサネットインターフェイスアプリケーション向けに設計されており、IEEE802.3規格に準拠しており、ネットワーク通信における互換性と信頼性を確保します。本製品は、高性能コアと精密巻線プロセスを使用しており、優れた信号伝送性能とコモンモード除去能力を提供します。また、高い絶縁耐圧を備えており、ネットワークインターフェイスの安全な絶縁を保証します。本製品の24ピンSMDパッケージは、リフローはんだ付けプロセスに適しています。本製品は、ルーター、ルーター、ネットワークインターフェイスカード、産業用ネットワーク機器
などに広く使用されています。
SMTおよびスルーホールが利用可能
はんだ付け方法: ウェーブ、リフロー
アプリケーション
ギガビットイーサネットスイッチ
ネットワークルーター
ネットワークインターフェイスカード (NIC)
PoE+電源装置
産業用イーサネット機器
ネットワークカメラ
無線アクセスポイント (AP)
| 組み込みネットワークモジュール | 電気仕様: |
|---|---|
| パラメータ | 値 |
| ターン比 (±5%) | 1CT : 1CT |
| インダクタンス (100KHz/0.1V@8mA) | 350uH MIN |
| 挿入損失 (dB 最大) | -1.0dB (1-100MHz) |
| リターンロス (dB 最小) | -18dB (1-30MHz), -14.4dB(40MHz), -13.1dB(50MHz), -12dB(60-80MHz), -10dB(100MHz) |
| クロストーク (dB 標準) | -45dB(30MHz), -40dB(60MHz), -35dB(100MHz) |
| DCMR (dB 標準) | -43dB (30MHz), -37dB(60MHz), -33dB(100MHz) |
| HI-POT | 1500Vrms/0.5mA/2秒 |
動作温度
0℃～+70℃
複数の仕様が利用可能です
24ピンSMDパッケージは、より高い集積度を提供し、自動SMT生産ラインに適しており、大量生産および高密度PCB設計に最適です。Q: 24ピンSMDパッケージの利点は何ですか？
A:
24ピンSMDパッケージは、より高い集積度を提供し、自動SMT生産ラインに適しており、大量生産および高密度PCB設計に最適です。Q: サンプルの申請方法とリードタイムは？A: 当社のウェブサイトまたはEメールを通じてサンプル申請を提出できます。会社情報とターゲットモデルを提供してください。サンプルは無料で、3～5営業日以内に発送されます。量産注文のリードタイムは通常
