ホーム /製品/表面の台紙力誘導器/高電流シールド型SMDインダクタ SDRH5D18/5D28シリーズ ノートPCとLCDテレビ用低DCR

高電流シールド型SMDインダクタ SDRH5D18/5D28シリーズ ノートPCとLCDテレビ用低DCR

5000個
MOQ
交渉可能
価格

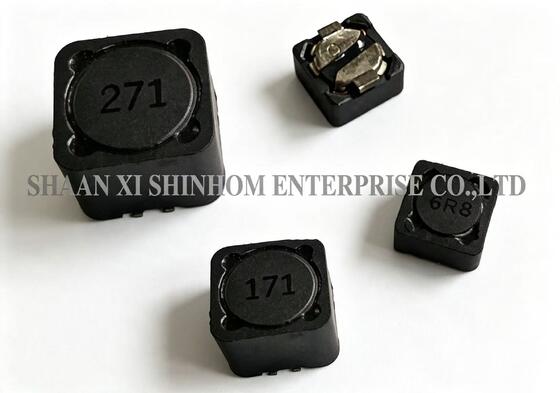

High Current Shielded SMD Inductor SDRH5D18/5D28 Series Low DCR for Notebooks and LCD TVs
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
インダクタンス: 1uH～100uH
最大電流: 3.86A
パッドのサイズ: 6.3mm*6.3mm
シールド: シールド
材料: フェライト
製品名: SMD力誘導器
ハイライト:

SMDインダクタ 高電流遮蔽

,

低DCR電源誘導器

,

LCDテレビ用SDRH5D18インダクタ
基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SDRH5D18/5D28シリーズ
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週間
支払条件: T/T
供給の能力: 1000000/月
製品の説明
SDRH5D18/5D28シリーズ 1μH～100μH マグネットシールド表面実装パワーインダクタ、SMDインダクタ、最大3.86A

このSDRH5D18/5D28シリーズマグネットシールドSMDパワーインダクタは、マグネットシールド構造とスクエアフラットパッケージデザインを採用しています。EMIを効果的に低減し、高密度PCBレイアウトやスペース制約のあるアプリケーションに適しています。インダクタンス範囲は1μHから100μHまでをカバーします。高電流容量は最大3.86Aです。低DCRは高い変換効率を保証します。製品は優れた機械的強度、高い信頼性、優れたはんだ付け性を備えており、様々な作業条件下での長期的な信頼性の高い動作を保証します。ビデオレコーダー、ラップトップ、DC/DCコンバーター、ビデオデジタルカメラ、通信システム、自動車用電源システム、LCD/PDPテレビ、ハードディスクドライブ、ネットワークシステム、コンピューター周辺機器に広く使用されています。

特徴:
  • マグネットシールド構造
  • 低DC抵抗
  • 最大3.86Aの大電流
  • 優れた機械的強度
  • 高い信頼性と優れたはんだ付け性
  • 低くスクエアなプロファイル
  • 高い耐熱性
主な用途:
  • VCR、ノートブック、DC/DCコンバーター
  • ビデオデジタルカメラ
  • 通信システム
  • 自動車システム電源
  • LCD PDPテレビ
  • ハードディスクドライブ、セットトップボックス、XDSL
  • ネットワークシステム
  • コンピューター周辺機器
テスト機器と条件:
  • インダクタテスト: HP4284A (同等品可)
  • DCR: QuadTech 1880 ミリオームメータ
  • Q - HP4342A - SRF - HP4191A
  • IDC最大電流は初期値から10%低下します
  • 動作温度: -40℃～+105℃
  • 保管温度: -40℃～+105℃
  • はんだ付け方法: ベイパーフェーズ、赤外線リフロー
  • はんだ耐熱性: 260℃で10秒間
  • 耐溶剤性: MIL-STD-202Eに準拠

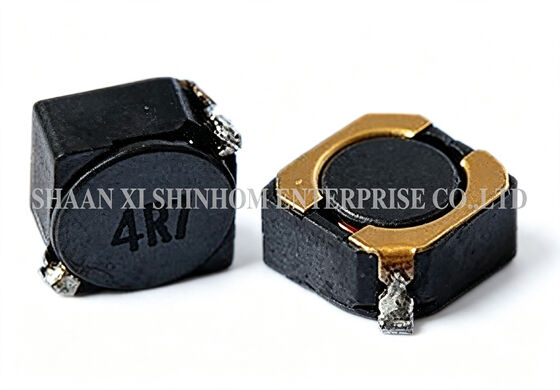

高電流シールド型SMDインダクタ SDRH5D18/5D28シリーズ ノートPCとLCDテレビ用低DCR

注: 製品仕様はカスタマイズ可能です。

よくある質問
Q: マグネットシールド構造の利点は何ですか？
A: マグネットシールド構造は、閉磁気回路設計を採用して磁束をコア内に閉じ込めます。これにより、漏洩磁束と近くの敏感な回路への電磁干渉を効果的に低減します。通信機器や車載電子機器などの高密度PCBレイアウトでは、シールドインダクタはシステムのEMC性能を大幅に向上させます。
Q: このシリーズのインダクタンス範囲と定格電流はどのくらいですか？
A: インダクタンス範囲は1μHから100μHまでをカバーし、定格電流は最大3.86Aです。広いインダクタンス範囲と高い電流容量により、信号フィルタリングから電力変換まで、さまざまなアプリケーションに適しています。
Q: 定格電流はどのように定義されますか？
A: 定格電流は、インダクタンスが10%低下するDC電流値（IDC最大電流は初期値から10%低下します）として定義されます。テスト条件は周囲温度20℃です。実際のアプリケーションでは、飽和電流に対する温度上昇の影響を考慮し、十分な設計マージンを確保してください。
