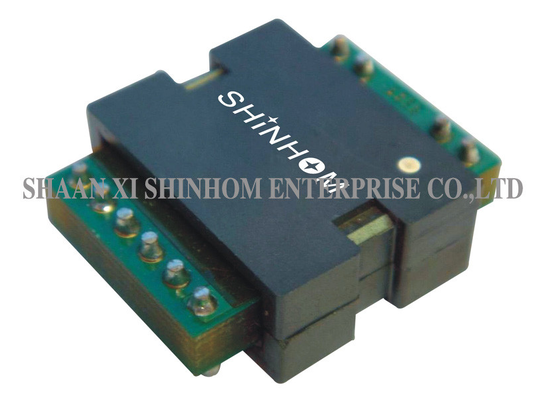

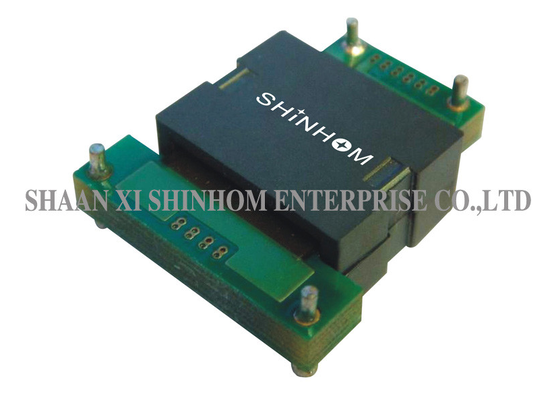

高周波平面トランス 3000W 低EMI テレコム・車載システム用

これは平面トランスフォーマーDC/DCおよびDC/AC変換アプリケーションのために設計されています.低プロファイル構造で,最大3000Wそして電流は73Aパッドのサイズは23.5mm × 19.5mm製品が提供する超低漏れ誘導性 (<0.2%),高い電源密度 (各部品あたり5W~25kW)そして低EMI放射線.

複数のコアサイズがEE14からEE100横/垂直マウント,スルーホール/SMT,ピン/フライリード終了およびマウントオプションをサポートし,すべてのSMPSトポロジと互換性があります.

高密度DC/DC電源,通信機器,産業制御システム,自動車および重型車両システムに広く使用されています.

• 低プロファイル平面変圧器
• 高功率平面型トランスフォーマー
• 高周波平面トランスフォーマー
• 円形PCBトランスフォーマー
• 平面式切換電源トランスフォーマー
• EE14/EE16/EE18/EE22/EE32/EE38/EE43/EE64/EE100 平面トランスフォーマー
• 棚に並ぶSMT平面トランスフォーマー
• 電力範囲:最大3000W
• 非常低漏れ誘導性 (隙間のないコアでは0.2%未満).
• 費用対効果があり 競争力があります
• 最小電磁気干渉 (EMI)
• 高い特異電源密度 (1つのコンポーネントあたり5W~25kW)
• 主要と中間間距離は,
• すべてのSMPSトポロジーに適用できる.
• 様々なマウントとターミナルオプション (水平,垂直,透孔,SMT,ピン,フライングケーブルなど)
• 熱を散らす特別設計のクラップ.

• 高密度で高エネルギー効率です
• 高電流 DC/DC電源 高電流
• 主な巻き込みインダクターは出力ストッキングとして機能します
• 補助巻き込み制御の間,PMへの入力電流 (TI25S1604)
• 電気通信,産業制御システム
• 自動車および重装備車両システム

• PE 20s1604の誘導は,Agilient/HP4284で測定され,ピン7とピンの間では100kHzで0.1 Vrmsである.
• 定数IDCは,IDC飽和度 85%か,IDC加熱度 85%か,どちらが低いかによって異なります.
• IDC飽和度は電流で,インダクタンスが名値の15%下がる.
• IDC加熱は,部品の温度を約45°C上昇させる電流です.
