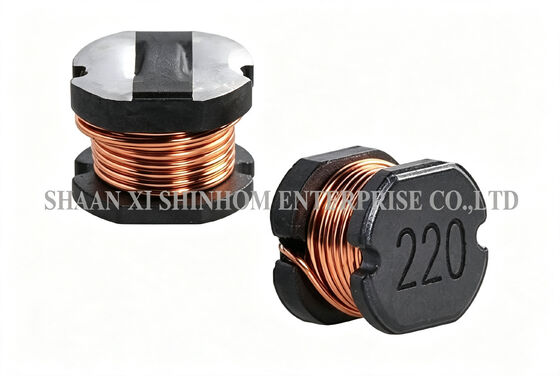

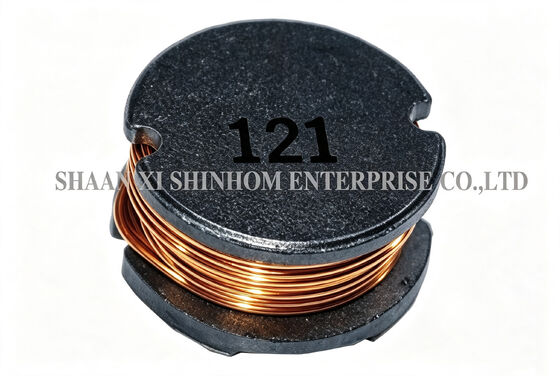

PDAとフラッシュメモリプログラマのためのWide Temp SMD電源インダクタ SDRシリーズ

についてSDRシリーズ無遮蔽型高電流SMD電源誘導器は,無遮蔽型オープン構造を特徴とし,コストの利点はその核心競争力である.誘導範囲は,1.0μHから1200μH定電流は4.5A.

についてフラット・トップデザイン蒸気相溶接および赤外線回流溶接プロセスと互換性があり,溶接熱耐性は260°C/10秒.

動作温度:-40°Cから+85°C保存温度:-40°Cから+105°C.

広く使用されています.PDA,ノートPC用 DC-DC変換機,PDA フラッシュ プログラマー,バックブースト変換機そしてセットトップボックス.

• 電流は4.5Aまで
• 大電流
• ピック&プレイス用のフラットトップ
• 低コスト

• パームトップやノートPCのDC-DCコンバーターに最適
• PDA の フラッシュ メモリ
• ステップアップ,ステップダウンコンバーター
• トップボックス

• 動作温度:-40°Cから+85°C
• 保存温度: -40°Cから+105°C
• 溶接方法:蒸気相,赤外線回流
• 溶接熱耐性:10秒間260°C
• 溶媒耐性: MIL-STD-202E に適合する

1. HP4284AとHP4285A (同等値が許容される) でのテスト FREQ.
   • 0−8.2μH (7.95MHz) 10−82μH (2.52MHz) 100−1200μH (1KHz)
2. 誘導性のトーランス
   • SDR0302 1.0〜470μH±20% (M)
   • SDR 0403 1.0-27μH±20% ((M) 33-470μH±10% ((K)
   • SDR0503 1.0-2.7μH±20% (M) 33-1000μH±10 (K)
   • SDR0504 1.0-27μH±20% (M) 33-47μH±15% (L) 56-1000μH±10% (K)
   • SDR0703 10-47μH±20% ((M) 56-470μH±10% ((K)
   • SDR 0705 10-470μH±20% (M)
   • SDR1004 10-47μH±20% (M) 56-560μH±10% (K)
   • SDR1005 10-39μH±20% (M) 47-820μH±10% (K)
   • SDR1008 10-82μH±20% (M) 100-1200μH±10% (K)
3. DCR: GW813 または QuadTech 1880 ミリオムメートル
4. IDC Max は初期値に対して 10% 減少します

注記:製品仕様もカスタマイズできます
