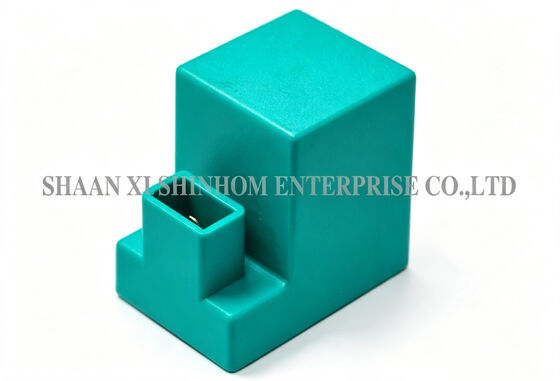

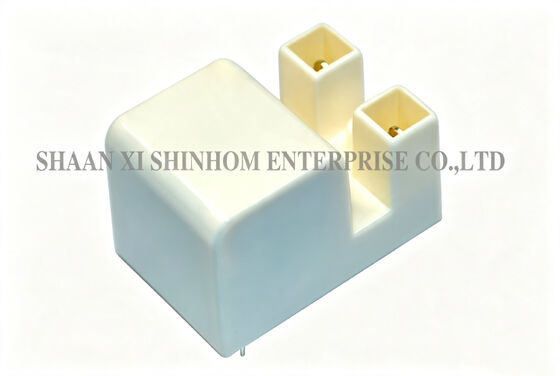

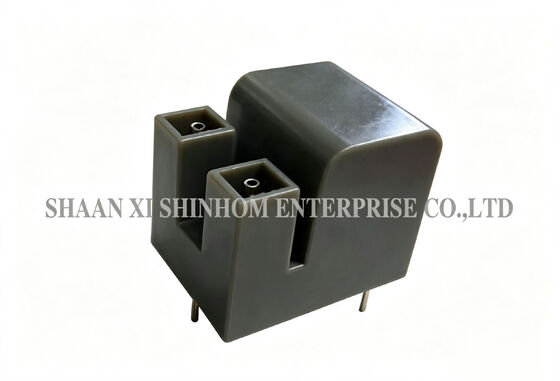

これ高圧点火変圧器ガス/オイルバーナー点火、オゾン発生器駆動、産業用高電圧パルス用途向けに設計されています。出力電圧は最大15KVです。この製品は、巻数比 69.5:1 の高周波昇圧トポロジーを採用しています。低電圧入力を高電圧パルス出力に効率的に昇圧し、強力な点火エネルギーと高速応答を提供します。一次インダクタンス: 12μH。二次インダクタンス：40mH。一次DCR: 75mΩ。二次DCR: 81.8Ω。ガスバーナー、石油焚きボイラー、オゾン発生器、各種産業用高電圧パルス機器などに広く使用されています。
| パラメータ | 価値 |
|---|---|
| インダクタンス (Pin2-1) | 12uH±30%@1KHz、0.3V |
| インダクタンス (Pin4-3) | 40mH±10%@1KHz、0.3V |
| 巻数比 | 秒:プリ=69.5Ref |
| DCR (ピン 2-1) | 75mΩ±10% |
| DCR (ピン4-3) | 81.8Ω±10% |
注: より多くの製品をカスタマイズできます
Q: 巻数比 69.5:1 の出力電圧はどのように計算されますか?
A: 理論上の出力電圧は次のとおりです: 出力電圧 = 入力電圧 × 巻数比 (69.5)。たとえば、12V 入力の場合、理論上の出力は約 834V です。 24V入力時は約1,668Vとなります。実際の出力電圧は、負荷条件、コア損失、寄生パラメータの影響を受けます。 15KV は最大ピーク出力能力です。点火ギャップや媒体に応じて実測することをお勧めします。
Q: 一次巻線と二次巻線のインダクタンス値はどれくらいですか?
A： 一次巻線（Pin2-1）のインダクタンスは12µH ±30%です。二次巻線 (Pin4-3) のインダクタンスは 40mH ±10% です。テスト条件は1KHz、0.3Vです。
Q: プライマリおよびセカンダリ DCR 値は何ですか?
A: 一次 DCR (Pin2-1) は 75mΩ ±10% です。二次 DCR (ピン 4-3) は 81.8Ω ±10% です。二次側 DCR が高くなるのは、多数の二次側巻線と細いワイヤ ゲージによるものです。これは高圧変圧器の通常の特性です。
