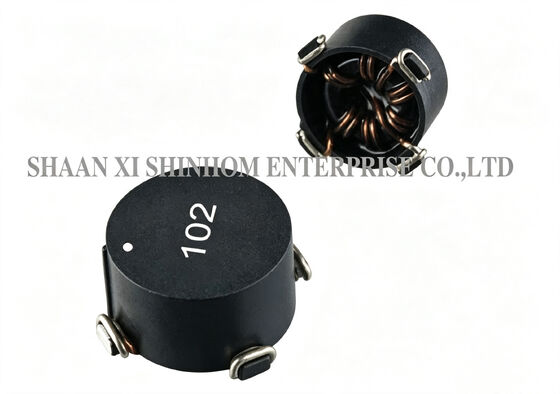

についてSTC08シリーズSMDトロイド通用モードインダクターは,高飽和性コア材料とトロイド式閉磁回路構造を使用する.それは効果的にEMI放射線を削減し,EMIに敏感な電源と信号ラインフィルタリングアプリケーションに適しています. 感電範囲は200μHから20mHに及ぶ. SMDパッケージは,SMT生産ラインと互換性のある自動配置をサポートする.電子機器に広く使用されています.DC-DC変換 (並行モード),隔離結合,入力フィルタリング (シリーズモード),EMI/RFI抑制.
誘導範囲 200μH から 20mH 柔軟な選択
定数電流 1Aから7A,高電流容量
DCR 8mΩ から 250mΩ 低損失
高飽和度の中核材料
低EMI放射線
SMD パッケージ 自動配置をサポート
動作温度 〜40°C〜+125°C
断熱抵抗 ≥1000MΩ (100V DC)
100KHzでインダクタンス測定 0.1VRms
断熱抵抗: 100Vdc 1KMΩmin
RDC:QuadTech 1880 ミリオムメートル
動作温度:-40°Cから+125°C
保存温度: -55°Cから+125°C
特別な要求に応じて異なるパッケージが利用可能
DCバイアスで最大 35% の飽和度
注: 製品仕様もカスタマイズできます.
電子機器の電源フィルタリング
DC-DC変換 (並行モード)
隔離結合 (トランスフォーマー)
入力フィルタリング (シリーズモード)
EMI/RFIの抑制
通信機器の電源
産業用制御電源
パソコン用周辺電源
Q: STC08シリーズのインダクタンス,電流,DCRの範囲は?
A: そのSTC08シリーズ感受性範囲は200μHから20mH,電流の電流量1Aから7A,およびDCRから8mΩから250mΩ広範囲のインダクタンス,高電流容量,低DCR設計により,信号ラインフィルタリングから高電力電力ラインフィルタリングまで,様々なEMI抑制アプリケーションに適しています.
Q: 一般モードインダクタには低DCRの重要性は何ですか?
A:低DCRは,電流が巻き込みを通過するときに電力の損失 (I2R損失) が少ないことを意味します.これは全体のシステム効率を改善し,温度上昇を減らすのに役立ちます.STC08シリーズDCRは8mΩ厳格な効率要求を伴う高電流電源設計に特に適している.
Q: サンプルを申請するには? リードタイムは何ですか?
A: あなたは,私たちのウェブサイトまたは電子メールを通じてサンプルアプリケーションを提出することができます. あなたの会社の情報とターゲットモデルを教えてください. サンプルは無料そして,その中に運ばれます3~5 営業日量産品の配送時間は通常2〜8週間.
