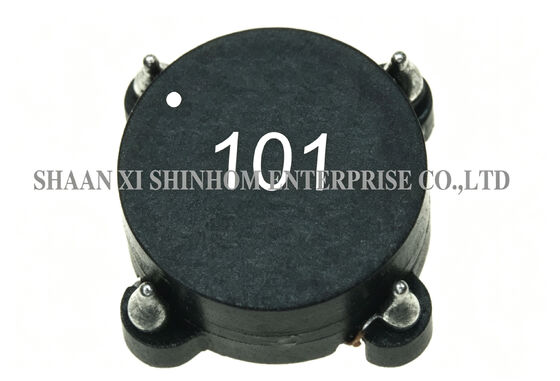

STC05,06P シリーズ 表面にマウントするトロイドコイルと普通モードトロイドストック,SMD ケース付きの普通モードインダクタ
についてSTC05/06PシリーズSMDトロイドコモンモードストロークは高周波設計と閉ざされた構造を使用.高周波アプリケーションでは優れたコモンモードノイズ抑制性能を提供します.高飽和性コア材料は,高電流偏差条件下で安定した誘導性を保証する.低DCRは電源損失を軽減する.SMD パッケージは,SMT生産ラインと互換性のある自動ピック・アンド・プレイス組成をサポートします.電子機器,DC-DC変換 (平行モード),隔離結合,入力フィルタリング (シリーズモード),EMI/RFI抑制に広く使用されています.
高周波設計 優れた性能
高飽和度の中核材料
低EMI放射線
低DCR
ケース構造が付属している
SMD パッケージ 自動配置をサポート
動作温度 〜40°C〜+125°C
貯蔵温度 -55°Cから+125°C
電子機器の電源フィルタリング
DC-DC変換 (並行モード)
隔離結合 (トランスフォーマー)
入力フィルタリング (シリーズモード)
EMI/RFIの抑制
通信機器の電源
高周波切換電源
パソコン用電源
100KHzでインダクタンス測定 0.1VRms
断熱抵抗: 100Vdc 1KMΩmin
RDC:QuadTech 1880 ミリオムメートル
動作温度:-40°Cから+125°C
保存温度: -55°Cから+125°C
特別な要求に応じて異なるパッケージが利用可能
DCバイアスで最大 35% の飽和度
Q: STC05とSTC06Pシリーズの違いは何ですか?
A: その通りについてSTC05そしてSTC06P配列は,主にパッケージのサイズと対応する電気パラメータ (インダクタンス,電流等) で異なります.STC06P通常は,より高い電流とより優れた高周波性能を提供します. 特定の選択については,データシートを参照してください.
Q: この製品にとって 高周波設計の利点は?
A: その通り高周波設計により 核材料と巻き込み構造を最適化できますこれは,製品がより高いスイッチング周波数 (数百KHzからMHzの範囲など) で高い共通モードインペデンスと安定したフィルタリングパフォーマンスを維持することを可能にします.次の世代の高周波DC-DC変換器と電源の切り替えに適しています.
Q: 高飽和性コア材料の利点は何ですか?
A: その通り高飽和性コア材料は,より高い飽和性フルックス密度を提供します.高電流偏差条件下で飽和する可能性は低いです.標準モードの窒息器が定位電流範囲内で安定した誘導力とフィルタリング性能を維持することを確保するDCバイアスの飽和度は35%十分な流出率を提供している.
Q: 閉ざされた構造の利点は?
A: その通り閉ざされた構造は,内部内部のコアと巻き込みを完全に封じ込んでいます.EMI放射線をさらに削減しながら,物理的保護とより良い隔熱性能を提供します.また,閉ざされた設計は,外物との接触を巻き込みを防ぐ厳しい環境での製品の信頼性を向上させる.
