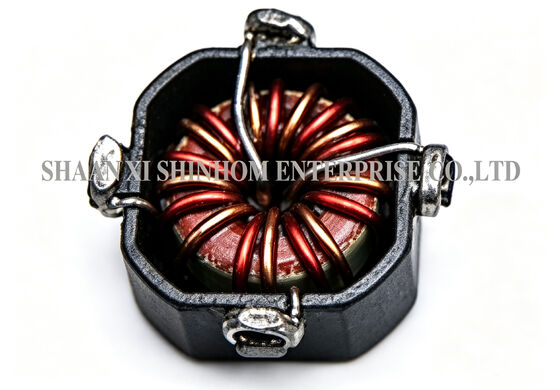

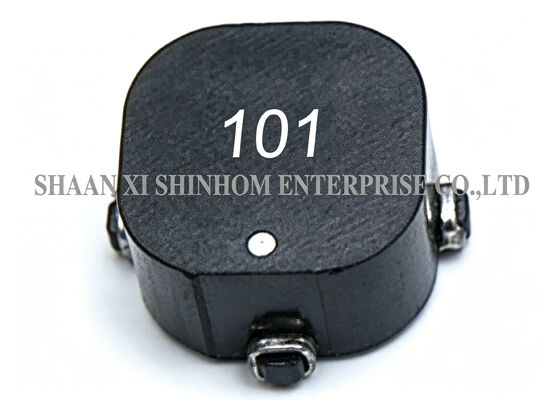

のSTC01～04シリーズSMD トロイダル コモンモード チョークは、密閉型設計とトロイダル コア構造を採用し、電磁放射を効果的に低減します。この製品は、EMI に敏感な電源および信号ラインのフィルタリング アプリケーションに適しています。この製品は複数のパッケージ サイズを提供しています。低 DCR および高飽和コア材料により、大電流条件下でも安定した性能が保証されます。SMD パッケージは、SMT 生産ラインと互換性のある自動ピックアンドプレース組み立てをサポートしています。電子機器、DC-DC 変換 (パラレル モード)、絶縁結合、入力フィルタリング (シリーズ モード)、および EMI/RFI 抑制で広く使用されています。
インダクタンスは100KHz 0.1VRmsで測定。
絶縁抵抗：100Vdc 1KMΩ以上
動作温度：-40℃～+125℃
保存温度：-55℃～+125℃
RDC:QuadTech 1880ミリオームメーター
はんだ付け温度：260℃ 4±1秒
特別なリクエストごとに異なるパッケージが利用可能
DC バイアス適用時の最大 35% の飽和
Q：STC01～04シリーズのモデルの違いは何ですか？
答え:のSTC01、STC02、STC03、STC04各シリーズの主な違いは、パッケージ サイズと対応する電気的パラメータ (インダクタンス、定格電流など) です。STC01最小サイズで、コンパクトな設計に適しています。STC04最大のサイズで、高電力アプリケーションに適しています。具体的な選択については、データシートを参照するか、当社のテクニカル サポート チームにお問い合わせください。
Q：密閉構造のメリットは何ですか？
答え:密閉構造により、コアと巻線がハウジング内に完全に封入されます。 EMI放射をさらに低減しながら、物理的な保護と優れた絶縁性能を提供します。また、密閉設計により、巻線への異物の接触が防止され、過酷な環境における製品の信頼性が向上します。
Q: 高飽和コア材料の利点は何ですか?
答え:高飽和コア材料により、より高い飽和磁束密度が得られます。高電流バイアス条件下で飽和する可能性が低く、コモンモードチョークが定格電流範囲内で安定したインダクタンスとフィルタリング性能を維持します。 DC バイアス飽和は最大です。35%十分な電流マージンが得られます。
