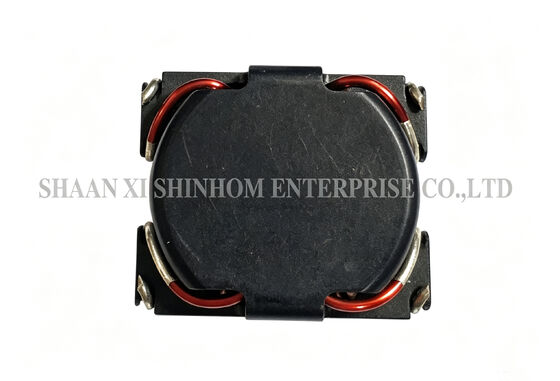

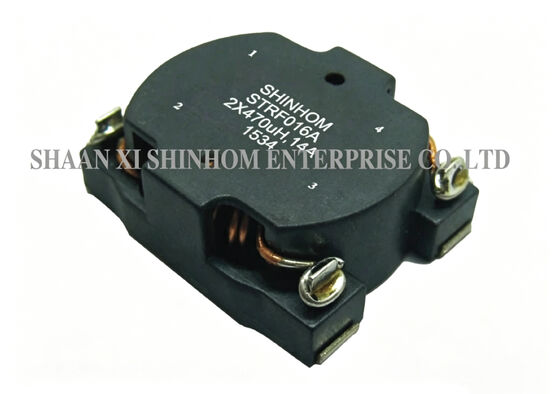

のSTRF016シリーズ高電流 SMD コモンモード チョーク インダクタは、DC-DC および AC-DC コンバータ アプリケーション向けに設計されています。本製品は磁気シールド構造を採用しており、EMIを効果的に低減します。広い周波数範囲にわたって高いコモンモード・インピーダンスを提供し、優れたEMI抑制性能を実現します。複数のサイズと電流定格が利用可能です。テープ アンド リール パッケージは SMT 自動配置をサポートし、リフローはんだ付けと互換性があります。動作温度範囲は-40℃～+125℃（自己温度上昇を含む）で、さまざまな過酷な環境に適しています。 DC-DC/AC-DCコンバータ、通信システム、自動車エレクトロニクス、LCD TVなどに広く使用されています。
答え:磁束をコア内に閉じ込める閉磁路設計の磁気シールド構造を採用しています。近くの敏感な回路への漏れ磁束と電磁干渉を効果的に低減します。通信機器や自動車エレクトロニクスなどの高密度 PCB レイアウトでは、シールド付きインダクタによってシステムの EMC 性能が大幅に向上します。
答え:のSTRF016シリーズ広い周波数範囲にわたって高いコモンモード・インピーダンスを提供し、コモンモード・ノイズ電流を効果的に減衰します。磁気シールド構造と組み合わせることで、全体的な EMI 性能が優れています。特に、厳しい EMI 要件を持つ DC-DC および AC-DC 電源設計に適しています。
答え:IDCはコイルの温度が約40℃上昇するDC電流値として定義されます。実際のアプリケーションでは、最大動作周囲温度と自己温度上昇を加えた温度が 125°C を超えないようにしてください。長期信頼性を確保するため、十分なマージンを持って選定してください。
答え:気相はんだ付けと赤外線リフローはんだ付けの両方の SMT プロセスをサポートします。はんだ耐熱性は260℃、10秒で、鉛フリーリフロー温度プロファイルに適合します。テープ＆リール包装は自動装着ラインに適しています。
