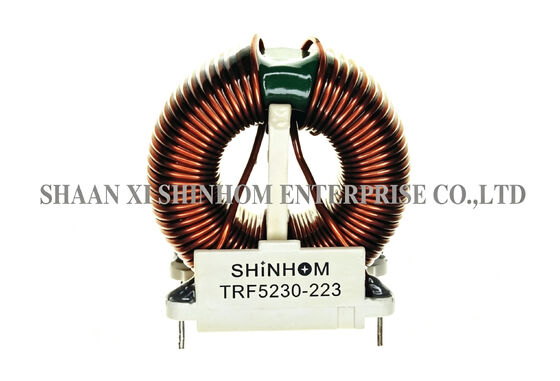

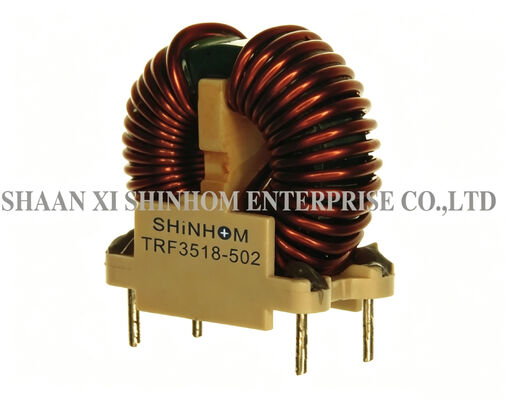

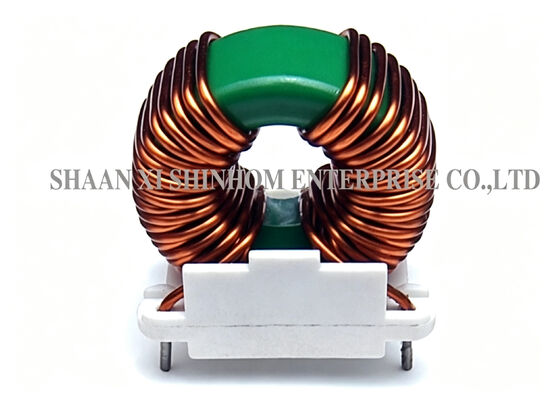

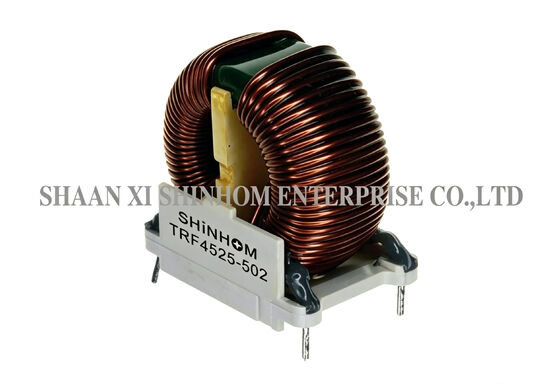

低負荷型トロイド共通モードの窒息トロイドコアとスプリットワイリング設計を使用.非常に低いインターワイリング容量を提供しています.単層ワイリングは,幅広い周波数範囲で最高の一般モードインピーダンスを確保します.周波数応答は50Hzから500KHzまで低周波交流炉や様々な電源フィルタリングアプリケーションに適しています.垂直または水平の設置をサポートします.垂直ピンの取り付けはPCBの組み立てを容易にし,優れた振動耐性を提供します太陽光発電,風力発電,変動周波数駆動,インダクション加熱,溶接設備,RFI抑制,DC-DC変換に広く使用されています.
注: 製品仕様もカスタマイズできます.
Q: スプリット・ワイリングの設計の利点は?
A: スプリットウイリングでは,原型と副型ウイリングがコアに物理的に分離されます.この効果は,巻き込み間の寄生容量を削減し,高周波ノイズのための容量結合経路を削減しますこれは,特に高周波範囲では,一般的なモードのノイズ抑制を改善します.
Q: 単層巻きと多層巻きの相比で利点は何ですか?
A:単層巻きは,層間の寄生容量を取り除く.それは,より高い共通モード阻力と,幅広い周波数範囲でより安定したフィルタリング性能を提供します.単層構造はまた,より良い熱散とより一貫した巻き込みを提供します厳格なEMI抑制要件を持つ電源設計に適しています.
Q:安全基準では 1-3mm のクレイプ距離の重要性は何ですか?
A: クリープ距離は,絶縁面に沿って測定された最短距離です.これは,直接的に絶縁レベルと製品の安全性認証に影響します.1-3mm クリープ距離はULを満たすCSA,IEC標準の基本と強化隔熱により,顧客が安全性認証に合格するのを助けます.
Q:垂直と水平のマウントをどのように選ぶか?
A: その通り 垂直マウント (下向きのピン) はPCBスペースを節約し,高密度のレイアウトに適しています.水平マウント (横向きのピン) は全体的な高度を削減し,低プロファイル設計に適しています.両方のマウントタイプは,自動挿入をサポート.
