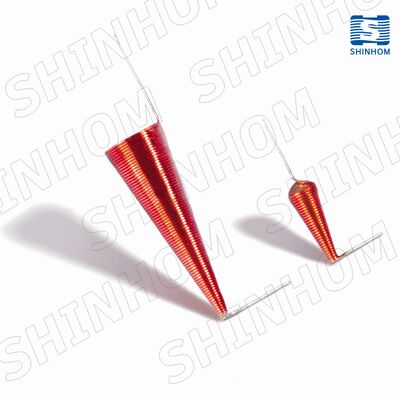

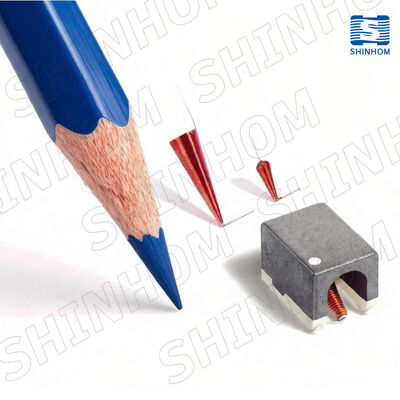

BCシリーズのブロードバンド円形インダクタは,ユニークな特性を備えています円形構造の設計寄生体容量を効果的に減少させ,10 MHz から 40 GHz までの超広い動作周波数帯フレキシブルなマウントオプションと調整可能な設置角度を提供し,RFモジュールとマイクロ波回路に正確な位置付けを可能にします.低DC抵抗そして1200 mAまでの電流処理能力,インダクタンス範囲は0.22 μH から 8.0 μH.
製品がRoHS,ハロゲンフリー,REACH環境基準特徴はMSLレベル1の格付け超幅帯バイアスネットワーク,RFモジュール,マイクロ波回路アプリケーションに広く使用されています.
ウルトラブロードバンド操作10MHzから40GHz

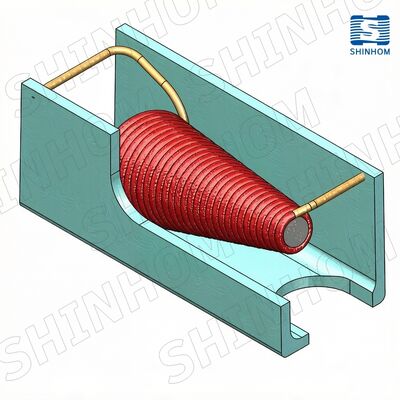

円形構造寄生体容量を減少させる

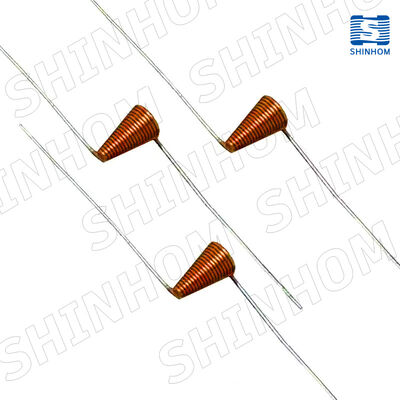

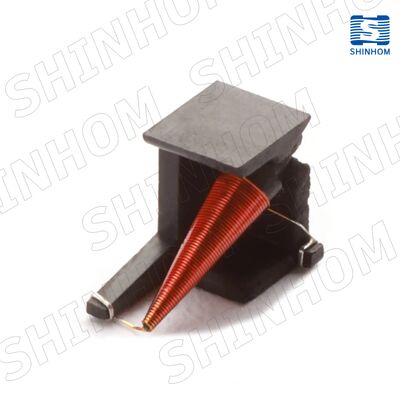

フライングリード柔軟な取り付け,調整可能な角度
低DCR高周波の損失を最小限に抑える
高電流〜 1200mA Irms まで
誘導範囲0.22μHから8.0μH
広い動作温度-40°Cから+125°C
MSLレベル1床の寿命が無限
| 部分番号 | 誘導力 (±5%) | DCR (Ω) 最大 | イルム (mA) |
|---|---|---|---|
| BC-R22J | 0.22 μH | 0.10 | 1200 |
| BC-R53J | 0.53 μH | 0.15 | 1060 |
| BC-1R2J | 1.20 μH | 1.05 | 270 |
| BC-1R6J | 1.65 μH | 0.60 | 490 |
| BC-2R3J | 2.35 μH | 1.61 | 270 |
| BC-2R7J | 2.75 μH | 0.40 | 675 |
| BC-6R3J | 6.35 μH | 0.92 | 480 |
| BC-6R5J | 6.50 μH | 0.70 | 650 |
| BC-8R0J | 8.00 μH | 3.39 | 230 |

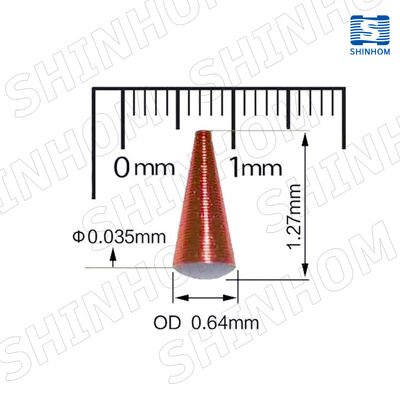

| 部分番号 | A (±0.05) | B最大 | C最大 | D (±0.25) | E (±0.25) |
|---|---|---|---|---|---|
| BC-R22J | 0.20 | 1.45 | 3.51 | 4.216 | 2.54 |
| BC-R53J | 0.20 | 1.80 | 4.55 | 4.216 | 2.54 |
| BC-1R2J | 0.20 | 1.14 | 2.92 | 4.216 | 2.54 |
| BC-1R6J | 0.20 | 1.70 | 4.42 | 4.216 | 2.54 |
| BC-2R3J | 0.20 | 1.52 | 3.81 | 4.216 | 2.54 |
| BC-2R7J | 0.20 | 2.72 | 7.87 | 6.985 | 2.54 |
| BC-6R3J | 0.20 | 2.95 | 8.82 | 6.985 | 2.54 |
| BC-6R5J | 0.20 | 3.56 | 11.05 | 9.906 | 2.54 |
| BC-8R0J | 0.20 | 1.88 | 6.02 | 4.572 | 2.54 |
Q: 従来の誘導器と比較して,円形誘導器の利点は何ですか?
A: その通り円形構造は寄生容量を効果的に減少させ,超広い周波数帯 (10 MHz~40 GHz) で安定した誘導性能を実現する.これは従来の誘導器で達成するのが難しい.
Q: フライリード設計の利点は?
A: その通りフライリード構造は柔軟な設置オプションと調整可能な設置角度を提供します.空間が限られたRFモジュールやマイクロ波回路で部品の位置と溶接を容易にする特に手作業で組み立てたり 調節したりします
Q: このインダクタが サポートする周波数帯は?
A: その通り超広い周波数範囲をサポートします.10 MHzから40 GHzRFからマイクロ波周波数帯へのアプリケーションをカバーする.
