LANおよびPoEアプリケーションのための1500Vrms隔離付きのコンパクト高速データ転送信号トランスフォーマー

5000
MOQ
Compact High-Speed Data Transmission Signal Transformer with 1500Vrms Isolation for LAN and PoE Applications
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
ハイライト:

コンパクト信号トランス

,

高速データ伝送LANトランス

,

1500Vrms PoE トランスフォーマー
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: TX4532-121
ドキュメント: TX4532-121_.pdf
お支払配送条件
受渡し時間: 2~8週間
支払条件: LC、T/T
製品の説明

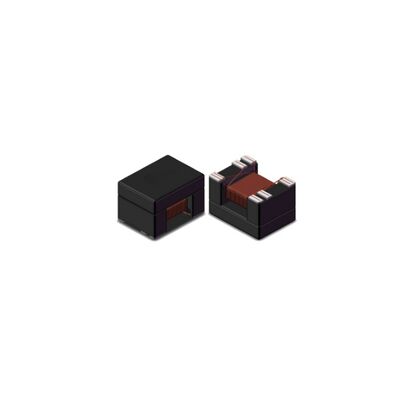

超小型信号トランスフォーマー TX4532シリーズ
高速データ送信とイーサネット上の信頼性の高い電源配送のために設計されたTX4532シリーズは,小型化とパフォーマンスのピークを表していますLAN インターフェース トランスフォーマーこれはシグナルトランスフォーマー現代のネットワークインターフェイスの厳格な要求に応えるように特別に設計され,返信損失が改善され,クロストークが最小限に抑えられ,優れた信号完整性を提供します.IEEE 802 に完全に準拠する.3af (15W) と IEEE 802.3at (30W) 規格では,理想的ですPoE トランスフォーマーデータと電源を単一のケーブルに統合するために 自動巻き込みで製造され 高品質で安定し 耐久性のある構造で 広範な環境ストレストーストに耐えるコンパクトで信頼性の高いパフォーマンスを提供します空間に敏感なアプリケーション
主要 な 特徴
主要電気仕様 (TX4532-121例)
パラメータ 価値
オープン・サーキット・インデクタンス (OCL) 120 μH (分) @ 15mA
DC抵抗 (DCR) 2.00 Ω (最大)
挿入損失 -1.5 dB (最大)
返済損失 -20 dB (分)
  • IEEE 802.3af (15W) と IEEE 802.3at (30W) をサポートする
  • 高隔離電圧:1500Vrms
  • 広い動作温度範囲: -40°Cから+105°C
  • コンパクトで軽量で,表面に設置できる設計
  • RoHS に準拠する
  • 信頼性が証明された:熱ショック,湿度,振動,塩噴霧を含む環境試験に合格するように設計されています
申請
  • ネットワークスイッチ,ルーター,ゲートウェイのLANポート
  • 通信機器とベースステーション
  • イーサネット接続を必要とするデジタル消費電子機器 (スマートテレビ,ゲームコンソール,セットトップボックス)
  • 産業用イーサネット装置とコントローラ
  • コンパクトで信頼性の高い信号隔離とPoEサポートを必要とするアプリケーション
よく 聞かれる 質問
LAN トランスフォーマーにおける返却損失の改善の主要な利点は何ですか?
トランスフォーマーインターフェースの信号反射を最小限に抑えるため 信号の整合性を維持し ビットエラーを減らすことが重要です安定した高速データ伝送をEthernetアプリケーションで確保する.
このトランスフォーマーが Power over Ethernet (PoE) をサポートしていますか?
TX4532シリーズは,IEEE 802.3af (15.4W) とIEEE 802.3at (30W) PoE標準の両方に適合するように設計されており,イーサネットケーブルでデータと電力を安全に転送することができます.
信頼性 テスト の 詳細 な リスト は なぜ 重要 です か
上記試験 (熱ショック,湿度,振動など) は,変圧器が厳しい作業環境に耐えるように作られ,長期間の信頼性を保証することを示しています.ネットワークインフラストラクチャと産業機器に不可欠で,継続的に動作しなければならない.
1500Vrmsの隔離値の意味は?
この評価は,トランスフォーマーが,特定の時間間にわたって,その主回線と副回線の間の高電圧 (1500Vの平方根平均) に耐えられることを示します.接続された機器のための重要な安全隔離と電圧急上昇に対する保護.
