Name: CMD CM0705 シリーズ SMD コモンモードストローク 高減衰性能,広範囲のインダクタンス,高隔離能力
Brand: Shaanxi Shinhom Enterprise Co.,Ltd
SKU: CM0705
Availability: InStock

特徴ギャラリー製品の説明今からお話し

特徴

仕様

ハイライト:

高衰弱性能常態窒息

幅広くインダクタンス範囲 SMD 共通モードストック

高隔離能力表面マウント共通モードインダクタ

基本情報

起源の場所: 中国

ブランド名: SHINHOM

証明: RoHS

モデル番号: CM0705

ドキュメント: CM0705 Series_.pdf

お支払配送条件

受渡し時間: 2~8週間

支払条件: LC、T/T

ギャラリー

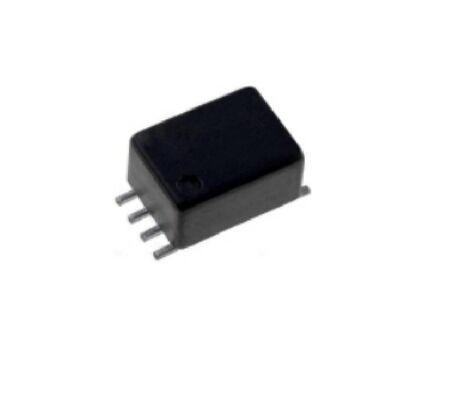

CMD CM0705 シリーズ SMD コモンモードストローク高減衰性能,広範囲のインダクタンス,高隔離能力

製品の説明

CMD コモンモードストローク CM0705シリーズ

CMD Common Mode Choke CM0705シリーズは,高密度電子回路における効果的なノイズ抑制のために設計されたコンパクトなSMD Common Mode Chokeです.ピック・アンド・プレイス・アセンブリに最適化されたミニチュア・表面マウント・パッケージこのシリーズは,幅広い周波数範囲で信頼性の高いコプラナリティと一貫した電気性能を提供します.

複数のインダクタンスオプションと500Vrmsの高線対線試験電圧により,CM0705シリーズは安定したEMIフィルタリングと信号完整性保護を必要とするアプリケーションに適しています.消費者向けに信頼性の高い表面マウントの共通モードインダクタ産業用および通信用電子機器

主要な特徴

表面マウント設計- コンパクトなSMDパッケージ,自動ピック&プレイス組装に対応
高性能の減衰- 幅広い周波数範囲で効果的なEMIノイズ抑制のために設計
広範囲の誘導力- 誘導値 47 μH から 12000 μH (モデルによって異なります)
安定電流- 部品番号に応じて,500mAまで
低DC抵抗- 電力損失を最小限にするために最適化されたDCR値
高い隔離能力- 500Vrms の試験電圧 (回線から回線)
広い温度範囲- 作業温度 25°C から 105°C

電気特性

25°Cの環境温度で測定した仕様:

誘導力容量	+50% / -30%
誘導範囲	47 μH から 12000 μH
定位電流	100mAから500mA (モデルによって異なります)
DC抵抗 (最大)	180mΩから1800mΩ
試験電圧	500 Vrms (ラインからライン)
誘導性試験条件	100kHz 20mV

申請

EMI 抑制- EMI 抑制共同モードストックを使用して信号と電力線における騒音フィルタリング
電源入力フィルタリング- 直流電線における一般モードのノイズ削減
消費電子機器- SMD コンポーネントを必要とするコンパクトデバイスにおけるノイズ制御
産業用電子機器- 制御およびインターフェース回路における信号完全性の保護
通信機器- データと通信ラインの EMI フィルタリング

よく聞かれる質問

CM0705 共通モードストロークの主な機能は何ですか?

信号や電源線に電磁気干渉を減らすために設計されています

CM0705シリーズは自動組み立てに適していますか?

SMD設計はピック・アンド・プレイスプロセスに最適化され信頼性の高いコプラナリティを提供します

感受性は部品番号によって異なりますか?

はい CM0705シリーズには幅広いインダクタンス値があり定電流とDCRはモデルによって異なります

高温環境でも動作できますか?

このシリーズは, -25°Cから+105°Cまでの作業温度範囲をサポートし,ほとんどの産業および消費者向けアプリケーションに適しています.
