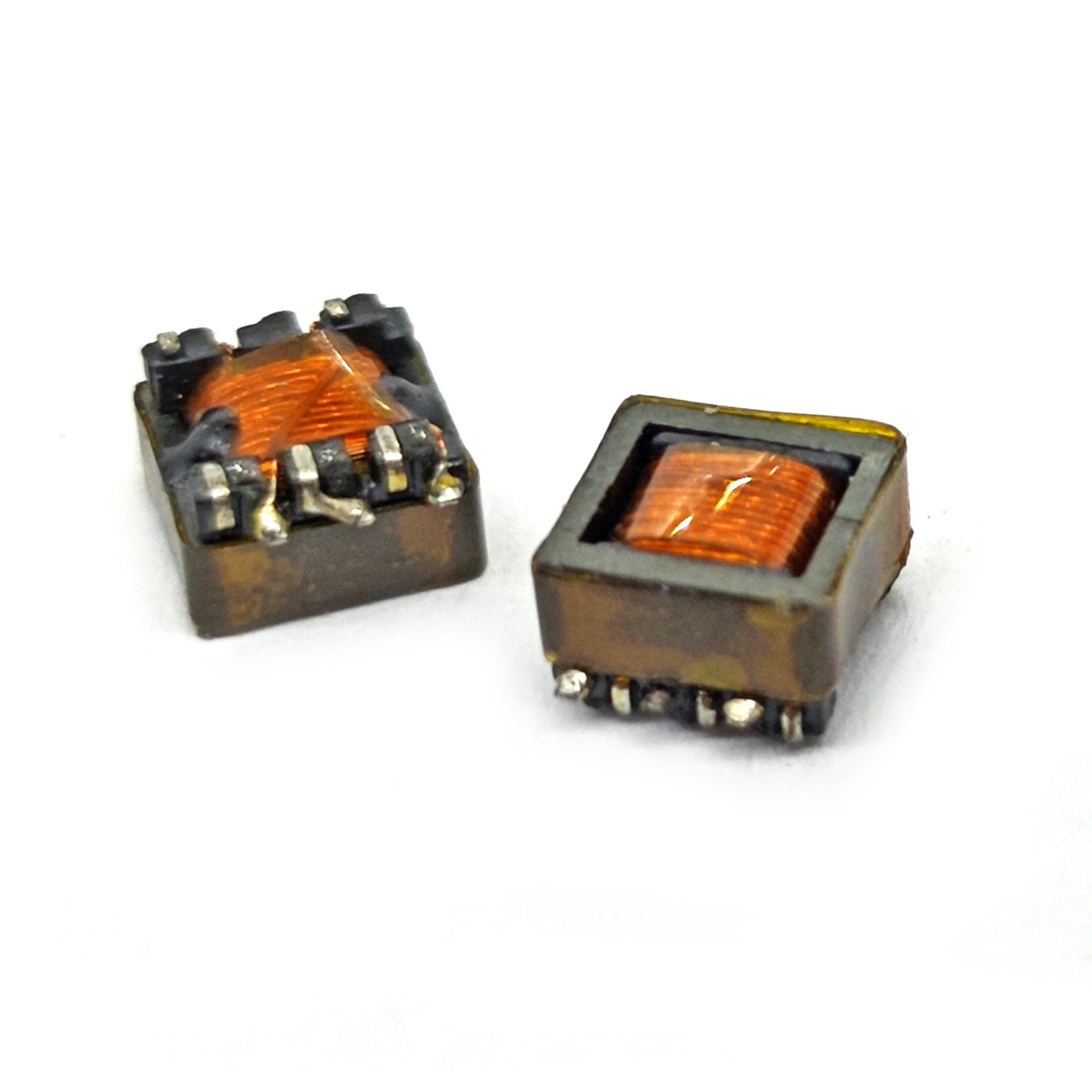

コンパクトなスイッチモードの電源ソリューションのために設計されたSTEEC6.2シリーズは,UL認証されたフェノリックロービンを持つEEC6.2フェライトコアを使用しています.±15%のインダクタンス安定性と強化された隔離性 (0.5kV AC).高温テープ#1218と漆器エンカプスレーションを搭載し,130°Cの環境温度で信頼性を持って動作します.空間制限の産業および消費者向けに理想的です.
電気パラメータ
| モデル | 誘導力 (L6-4) | 誘導力 (L3-1) | DCR (R6-4) | DCR (R3-1) | ハイポットテスト (PRI-SEC/COIL-CORE) |
|---|---|---|---|---|---|
| スチーク6.2-001 | 830μH ±15% | 5.3μH ±15% | ≤11.0Ω | ≤200mΩ | 0.5kV AC 50Hz 2mA 1秒 |
| スチーク6.2-002 | 830μH ±15% | 20μH ±15% | ≤11.0Ω | ≤450mΩ | 0.5kV AC 50Hz 2mA 1秒 |
| *試験条件:インダクタンスの場合は1kHz,インダクタンスの場合は0.25V,ハイポットについてはEPE 7112* |
資料リスト
ボビン:フェノールT375J (UL 594VΦ, 130°C)
コア: EEC6.2 K2.3P フェライト
ワイヤ:ポリウレタン GRD2/GRD3 (180°C)
テープ: #1218 (180°C)
漆器: T42604 (130°C)
申請
産業用電源システム:
≤20W 単離 DC/DC 変換機
PLC用の補助電源モジュール
消費電子機器:
LEDドライバーのバックライトユニット
USB-C充電器のフィードバック回路
安全 に 重要 な 設計:
医療用電源の強化隔離
HVAC制御ボードの電圧調節
