RoHS 250V横のSMDは共通モード チョークをろ過する

交渉
MOQ
negotiable
価格
RoHS 250V Horizontal SMD Filters Common Mode Choke
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
取付け: SMD
モード: 共通モード チョーク
中心: 亜鉄酸塩の空の正方形
カスタム: はい
巻くプロセス: 横
実用温度: -25ºCへの+105ºC
ハイライト:

SMDは共通モード チョーク、250V共通モード チョーク、横の共通モード チョークをろ過する

,

250V Common Mode Choke

,

Horizontal Common Mode Choke
基本情報
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SQS1515
お支払配送条件
パッケージの詳細: カートン
受渡し時間: 4~8週
支払条件: T/T
供給の能力: 1000000/MONTH
製品の説明

高周波チョーク、平らなワイヤー誘導器、高い現在の共通モード チョーク コイル、SMD誘導器、SMDフィルター





特徴:

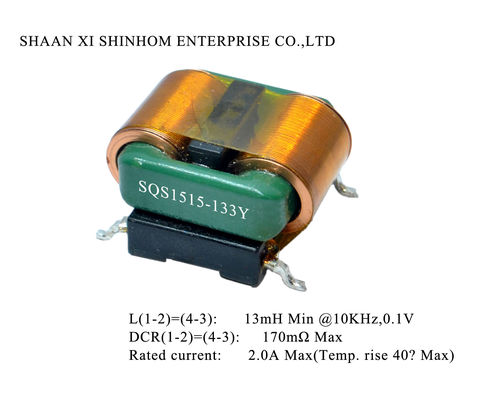

  • L （1-2） = （4-3）:13mH分@1.0KHz、0.25V
  • DCR （1-2） = （4-3）:最高170mΩ
  • 評価される流れ:最高2.0A （臨時雇用者。最高上昇40℃）
  • 評価される電圧:最高250V
  • こんにちは鍋:1500Vac、3mA、3Sは巻くために巻く
  • 実用温度:-25℃への+105℃
  • 保管温度:-25℃への+85℃
  • EMIの抑制は優秀である
  • 取り替えのための:EE16、EE19、EE25、EF16、EF20、EF25、UU10.5、UU16の円環形状の共通モード誘導器
  • 高い現在、小さいプロフィール、平らなワイヤーの高周波表皮効果、単位の電流密度の高性能は円形の銅線の1.5-2回に達することができ容積は同じ条件の下で0.5-1.0倍より小さい
  • 一度層の巻上げ、脱熱器の完全な効率のまわりのだけ低温係数は、温度の昇給円環形状誘導器より大いに低い
  • Interturnキャパシタンスは円環形状の中心、高い絶縁材の強さおよび高い信頼性より小さい
  • 単一フェーズの巻上げ、それにより劇的に外部キャパシタンスを減らすため



適用:

  • LCDのTV及びモニターの表示は配電盤を
  • 消費者電気プロダクト及び充電器、プリンター
  • パーソナル コンピュータ
  • 転換の電源、アダプターおよびUPS
  • コンピューター製品
  • LEDの電源



電気変数

指定 インダクタンス
分
1KHZ 0.25V		 現在（A）
MAX
SQS1515 >13mH 2.0

SQS1515

 >15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2
SQS1515 >15mH 1.5
SQS1515 >20mH 1.2
SQS1515 >25mH 1.2





計器



   RoHS 250V横のSMDは共通モード チョークをろ過する 0





    RoHS 250V横のSMDは共通モード チョークをろ過する 1





    RoHS 250V横のSMDは共通モード チョークをろ過する 2



注:利用できるカスタマイズされる

RoHS 250V横のSMDは共通モード チョークをろ過する 3
