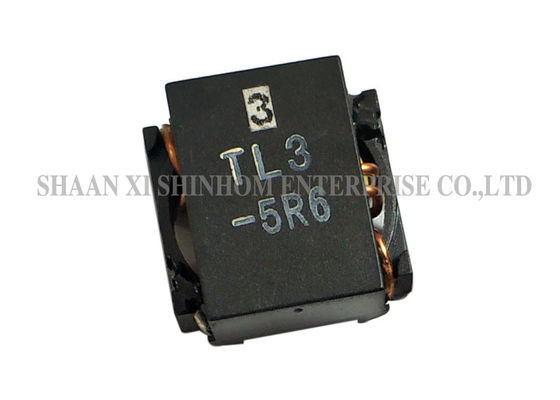

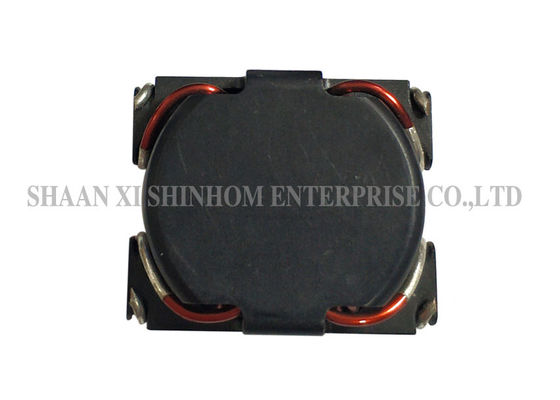

無鉛高周波チョークSMDのタイプ共通モード誘導器、コイル フィルター

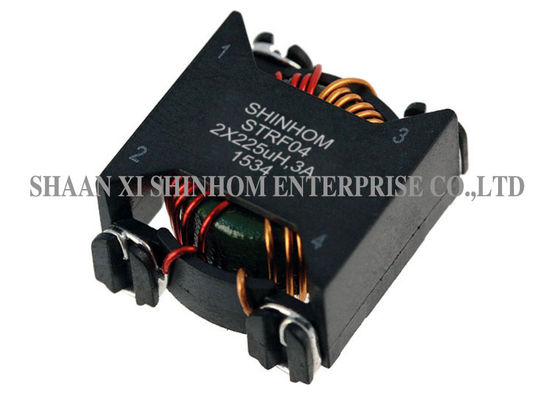

STRF04シリーズ高い現在の力共通モード誘導器、Ce/UL/RoHS/Reachの証明書が付いているSMDのタイプ トロイドの中心のチョーク コイル

特徴:

• インダクタンスL1のL2範囲:225uHへの1470uH
• RMSの絶縁耐力:1,000V
• 流れ:3.3Aへの2.8
• 脈拍SMT共通モード チョーク
• 100KHZでテストされる、0.1 VRMS
• 25 °Cの電気指定
• IDC 2;臨時雇用者の基盤。（at=30 °C）
• 許容:± 20%
• 温度の上昇:評価される流れの45°C最高
• 保管温度:-25 +85°Cに
• 実用温度:-20 +125°Cに
• SMD共通モード チョーク コイル
• 表面の台紙
• CMCのチョーク コイル
• 共通モード フィルター
• 円環形状共通モード誘導器
• 控えめな、小型SMD
• 退潮はんだ付けすることのために適した
• 共通モード チョーク コイルを除いて下さい
• 小型プロフィールのチョーク コイル
• フェライト磁心のトロイドのチョーク コイル
• 大き現在のチョーク コイル
• 低い抵抗のチョーク コイル
• MPP/hi-flux/sendust/RFのカルボニル/鉄力の中心のチョーク コイル
• 優秀なEMIのサプレッサーのため
• 低いDCRの公有地モード
• 高周波および低損失共通モード
• 高エネルギー貯蔵
• はんだ熱への抵抗:260°C、10秒
• フェライト磁心CMCのトロイドのチョーク コイル
• 優秀なEMIのサプレッサーのための理想
• 共通のモード・フィルタを使って
• DC/DCのコンバーターのために設計されている
• 誘導器サイズの多種多様および現在の評価は利用できます
• SMTに使用するキャリア テープ パッキング
• 磁気的に保護された構造
• 退潮SMTの技術のはんだ付けすることのために適した。
• 無鉛プロダクト、迎合的なRoHS。

共通の適用:

• 電子工学の電気器具
• DC-DCの転換（Parallerモード）
• 分離のカップリング（変圧器）
• 入力フィルター（シリーズ モード）
• EMI/RFIの抑制
• 卓上、ラップトップ、DSCおよびコンピュータ周辺機器
• DC/DCのコンバーター。
• LCD表示
• 通信機器
• 電力設備の/Digitalプロダクト/Scanner....。

技術情報:

• IDC:臨時雇用者。最高上昇40℃
• lnductanceテスト:HP4284A 100KHz 0.1V
• RDC:QuadTechの1880のMilliohmmeter
• はんだ方法:蒸気段階、赤外線退潮
• はんだ付けする熱への抵抗:10秒の260℃
• 支払能力がある抵抗:MIL-STD-202Eに合致します
• 重量------------------1.5grams TYP
• テープ及び巻き枠--------------700/reel

から選ぶべきより多くのサイズ
