2kHz～500kHz動作周波数、PCB保護回路向け3500VDCハイポット試験済み高周波電流トランス

1000
MOQ
High Frequency Current Transformer with 2kHz – 500kHz Operating Frequency and 3500VDC Hi-Pot Tested for PCB Protection Circuits
特徴 ギャラリー 製品の説明 今からお話し
特徴
仕様
動作周波数：: 2kHz～500kHz
絶縁材:: 高絶縁設計、Hi-Pot は 3500VDC でテスト済み
保管温度：: -30°Cから+80°C
中心材料:: フェライトコア
タイプの取付け:: スルーホール、PCB マウント
定格入力電流:: 25A～50A
定格出力の流れ:: 25mA～500mA
デザインをカスタマイズ:: OEM / ODM が利用可能、巻数比と出力電流はカスタマイズ可能
ハイライト:

2kHz – 500kHz 高周波変流器

,

3500VDCハイポット試験済みスルーホール型電流トランス

,

フェライトコアPCB実装変流器
基本情報
起源の場所: 中国
ブランド名: SHINHOM
証明: RoHS
モデル番号: ACST010F/FH
ドキュメント: ACST010F-FH series_.pdf
お支払配送条件
受渡し時間: 2〜8週間
支払条件: LC、T/T
製品の説明

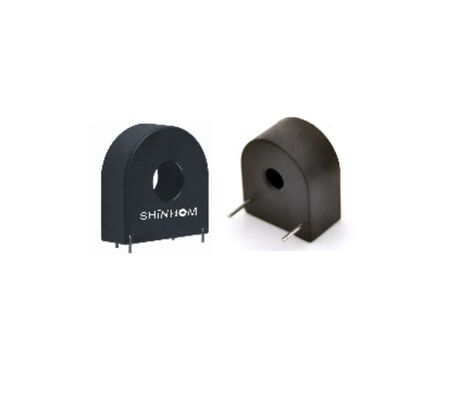

PCB保護回路用高信頼性スルーホール高周波電流トランス
ACST010F/FHシリーズは、高精度なパルス電流検出とスイッチング電源アプリケーションにおける回路保護のために設計された高性能高周波電流トランスです。コンパクトなスルーホール構造を採用し、このスルーホール電流トランスは、PCBへの直接実装に最適化されており、高周波電子システムにおける安定した電気的性能と容易な統合を保証します。
フェライトコアと難燃性PBTハウジングを採用したACST010F/FHシリーズは、2kHzから500kHzまでの広い動作周波数範囲で信頼性の高い信号変換を提供します。その堅牢な絶縁構造と高い絶縁耐力は、要求の厳しい産業環境における信頼性の高いPCBマウント電流トランスです。
主な特徴
  • パルス電流検出に最適化された高周波電流トランス
  • PCBへの直接実装と確実な設置のためのスルーホール設計
  • 高周波での安定した性能を保証するフェライトコア構造
  • さまざまな電流検出要件をサポートする幅広い巻数比オプション
  • 最大3500VDCのHi-Pot定格による高い絶縁耐力
  • 信頼性を高めるエポキシ樹脂ポッティング付き難燃性PBTケース
電気的特性
(モデル依存)
巻数比 1:50～1:2000
定格入力電流 25A～50A
定格出力電流 25mA～500mA
Hi-Pot (Vdc) 3500VDC
動作周波数範囲 2kHz - 500kHz
環境仕様
動作温度 -20℃～+70℃
保管温度 -30℃～+80℃
アプリケーション
  • スイッチング電源回路保護
  • 高周波パルス電流検出
  • PCBベースの電力制御システム
  • 産業用パワーエレクトロニクス
  • 組み込み電流モニタリングモジュール
ACST010F/FHシリーズを選ぶ理由
ACST010F/FHシリーズは、コンパクトな構造、広い周波数応答、高い絶縁信頼性を兼ね備えており、現代の高周波電子設計に理想的な電流トランスソリューションです。そのスルーホールPCBマウント構成は長期的な安定性を保証し、複数の巻数比オプションは多様な電流検出アプリケーションに柔軟性を提供します。
