軽量の平面の変圧器、高い分離の変圧器の平らなタイプ

オンラインです
認証
中国 Shaanxi Shinhom Enterprise Co.,Ltd 認証
中国 Shaanxi Shinhom Enterprise Co.,Ltd 認証
協同の間の非常に専門およびよいコミュニケーション。プロダクトは優秀な質非常によく包まれてであり。私達はshinhomから再度命令し続けます。に対処する非常に正直な、信頼できる有効な会社。

—— アレクサンダー

よいプロダクト、よいコミュニケーション、配達は時間通り、利用できるサンプルです。

—— ケビン

軽量の平面の変圧器、高い分離の変圧器の平らなタイプ

Light Weight Planar Transformer , High Isolation Transformer Flat Type

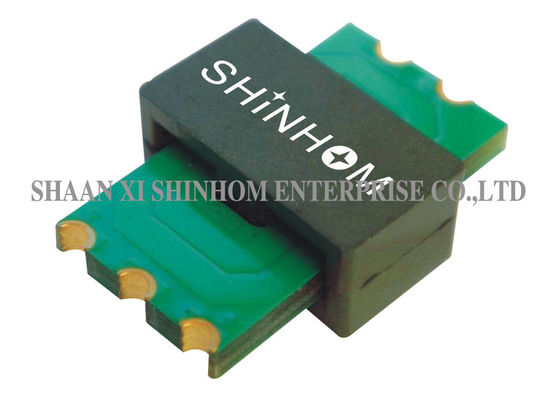

Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type Light Weight Planar Transformer , High Isolation Transformer Flat Type

大画像 :  軽量の平面の変圧器、高い分離の変圧器の平らなタイプ ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: TP25D
お支払配送条件:
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 100000/month
詳細製品概要
周波数: 200KHzへの700KHz 力: 150Wの
パッドのサイズ: 23.5*20.1mm 厚さ: 9.12mm
動作温度: -40℃への +125℃ カスタマイズされた: カスタマイズされた
ハイライト:

平面の電源変圧器

,

フラット パックの変圧器

TP25Dシリーズ高周波150W平面の変圧器、最高平面の変圧器を取付けるPCB。厚さ9.12mm





特徴:

  • 電力定格150ワットまで
  • 98%上のの高性能
  • 1立方インチあたり600ワットの高い発電密度
  • 足跡23.5 mm×20.10 mm
  • 9.12 mmのより控えめ
  • 高い分離(操作上の) 1500 Vdc
  • 高周波200 kHz700 kHz
  • 実用温度-40℃への+125℃
  • 非常に低い漏出インダクタンス(非ギャップを作られた中心のためのより少しにより0.2%)。
  • 費用効果が大きく、競争価格。
  • 最低の電磁妨害雑音(EMI)。
  • 第一次間の高い表面漏れおよび整理の間隔
  • すべてのSMPSの地勢学に適当。
  • さまざまな土台およびターミナル選択(横、縦、によ穴、SMT、ピン、飛行ケーブルおよび多く)。
  • 特に設計されていた熱消散の止め金。
  • 薄型の平面の変圧器
  • 強力な平面の変圧器
  • 高周波平面の変圧器
  • PCBの平面の変圧器
  • 平面の切換えの電源変圧器
  • 在庫SMTの平面の変圧器



適用:

  • 高性能DC/DCのコンバーター。
  • 98%、立方インチDC/DCのコンバーターごとの600ワットの高い発電密度上の高性能まで。
  • 前方、全橋、半橋およびプッシュ プルDC/DCのコンバーターのため。
  • 18Vと75V間の入力電圧、と52Vからの出力電圧1.0V DC/DCのコンバーターに。
  • テレコミュニケーション、産業制御システム、
  • 自動車および重い装置車システム



技術情報:

  • インダクタンスはショートするPin (3-4)とシリーズPin (2-5)で接続される両方の第一次巻上げと測定されます。
  • 漏出インダクタンスはショートする他のすべての巻上げを用いるPin (2-4)を巻くことで測定されます。
  • TA=25℃で典型的なすべての指定。

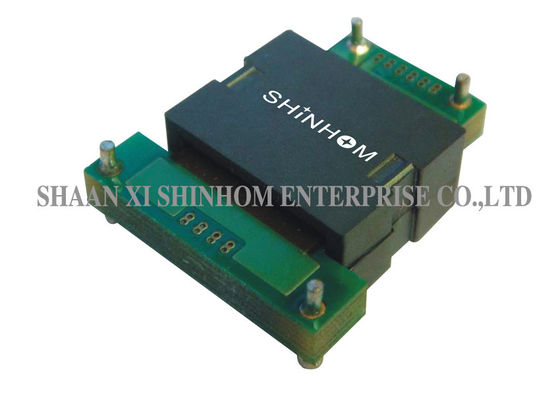

軽量の平面の変圧器、高い分離の変圧器の平らなタイプ 0

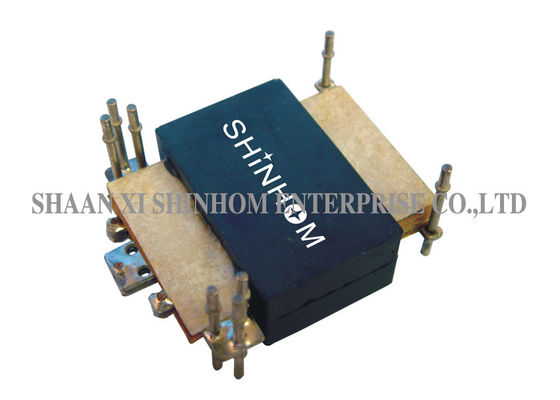

軽量の平面の変圧器、高い分離の変圧器の平らなタイプ 1

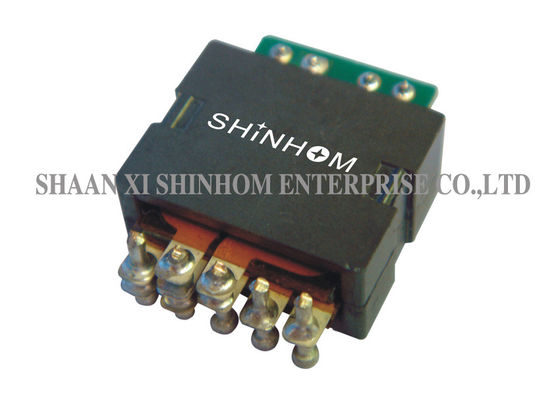

軽量の平面の変圧器、高い分離の変圧器の平らなタイプ 2
