300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス

300KHz - 3MHz Planar Transformer Maximum Thickness 7.4mm Low Leakage Inductance
300KHz - 3MHz Planar Transformer Maximum Thickness 7.4mm Low Leakage Inductance 300KHz - 3MHz Planar Transformer Maximum Thickness 7.4mm Low Leakage Inductance 300KHz - 3MHz Planar Transformer Maximum Thickness 7.4mm Low Leakage Inductance 300KHz - 3MHz Planar Transformer Maximum Thickness 7.4mm Low Leakage Inductance

大画像 :  300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: TP18
お支払配送条件:
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 100000/month
詳細製品概要
周波数: 300KHzへの3MHz 力: 30ワット
パッドのサイズ: 19.6*18.0mm 厚さ: 7.4mm
動作温度: -40℃への +125℃ カスタマイズされた: カスタマイズされた
ハイライト:

フラット パックの変圧器

,

薄型の変圧器

TP18シリーズ高周波30W平面の変圧器、最高高周波電源変圧器。厚さ7.4mm



         これは巻上げ構成のマトリックスです。彼らは理想的にDC-CDのコンバーターの塗布の電源の15-30Wの間で渡すために適します。





特徴:

  • 非常に低い漏出インダクタンス(非ギャップを作られた中心のためのより少しにより0.2%)。
  • 費用効果が大きく、競争価格。
  • 最低の電磁妨害雑音(EMI)。
  • 第一次間の高い表面漏れおよび整理の間隔
  • すべてのSMPSの地勢学に適当。
  • さまざまな土台およびターミナル選択(横、縦、によ穴、SMT、ピン、飛行ケーブルおよび多く)。
  • 特に設計されていた熱消散の止め金。
  • 薄型の平面の変圧器
  • 強力な平面の変圧器
  • 高周波平面の変圧器
  • PCBの平面の変圧器
  • 平面の切換えの電源変圧器
  • 在庫SMTの平面の変圧器



適用:

  • 高性能、立方インチDC/DCのコンバーターごとの400ワットの高い発電密度。
  • 前方、全橋、半橋およびプッシュ プルDC/DCのコンバーターのため。
  • 18Vと75V間の入力電圧、と18Vからの出力電圧1.2V DC/DCのコンバーターに。
  • テレコミュニケーション、産業制御システム、
  • 自動車および重い装置車システム



技術情報:

  • インダクタンスは100つのkHzの100つのmVrmsのPin (1-2)の間で測定されます
  • 漏出インダクタンスはショートする二次巻上げを用いる第一次巻上げPin (1-2)で測定されます。
  • TA=25℃±5℃で典型的なすべての指定。

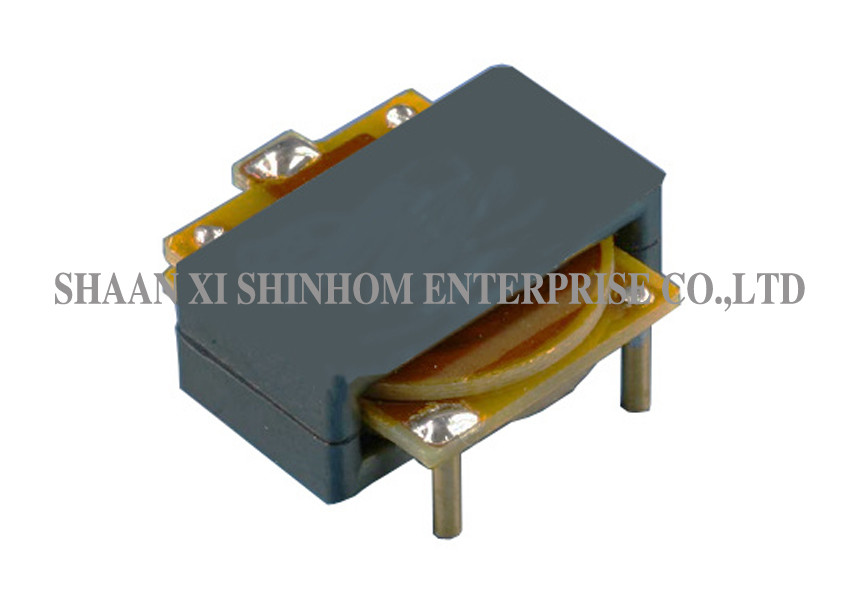

300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス 0

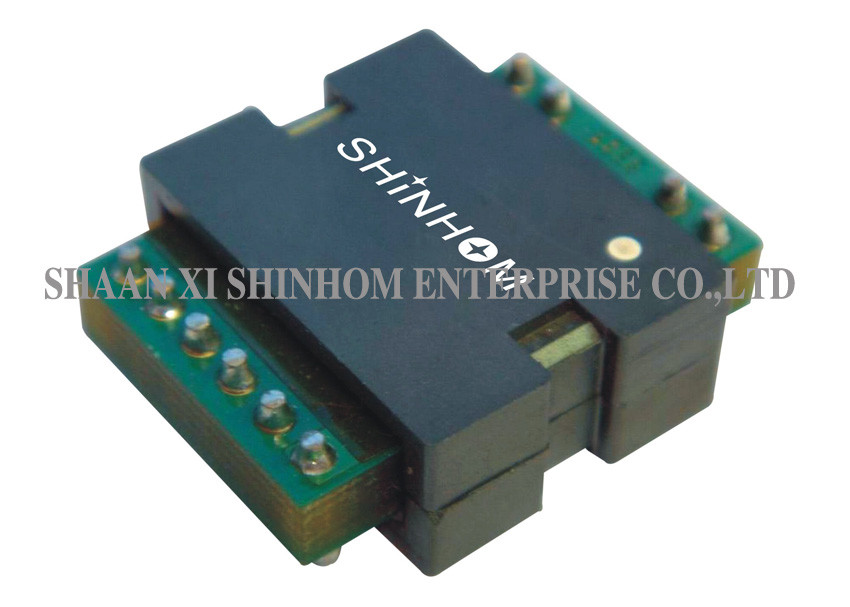

300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス 1

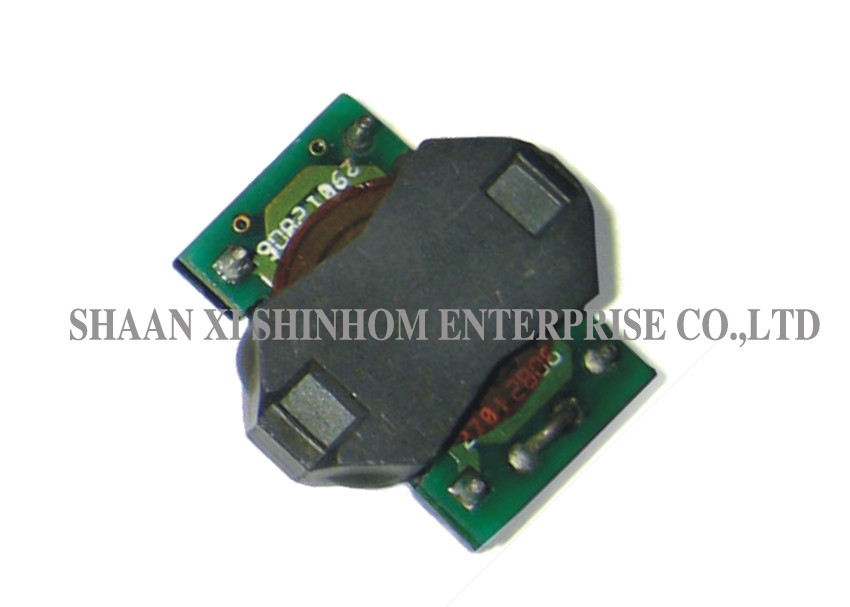

300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス 2

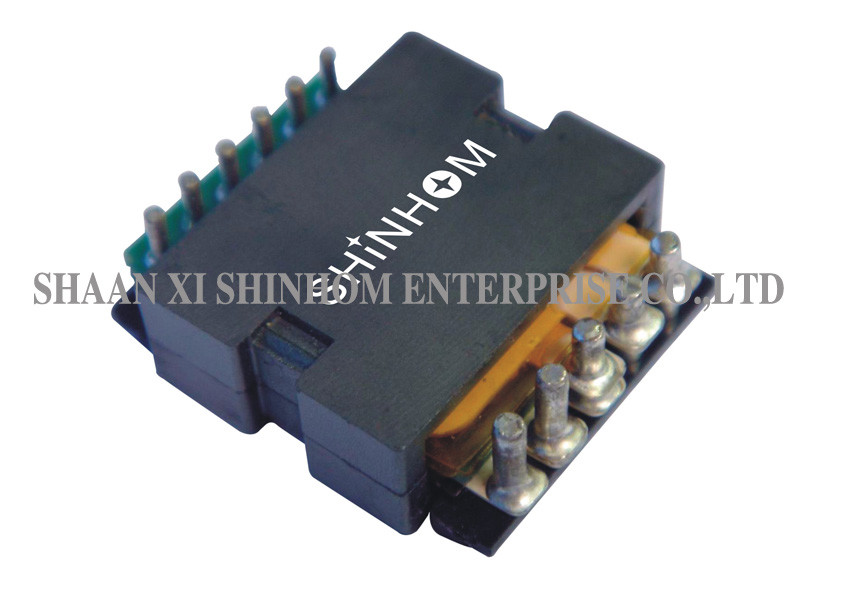

300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス 3

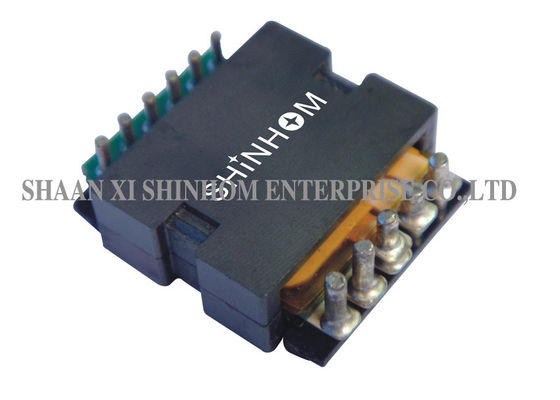

300KHz - 3MHz平面の変圧器の最高の厚さ7.4mmの低い漏出インダクタンス 4
