商品の詳細:
お支払配送条件:
|
| コイルの構造:: | 円環形状 | 段階: | 三 |
|---|---|---|---|
| コイルの長さ: | 420mm、510mm、620mm、800mm | 窓のサイズ: | 120mm、150mm、185mm、240mm |
| 参照の評価される流れ: | 1000A、3000A、6000A、10kA | 認定: | RoHsのセリウムRSO9001 |
| ハイライト: | Rogowskiのコイルの変流器,ct 電流トランス |
||

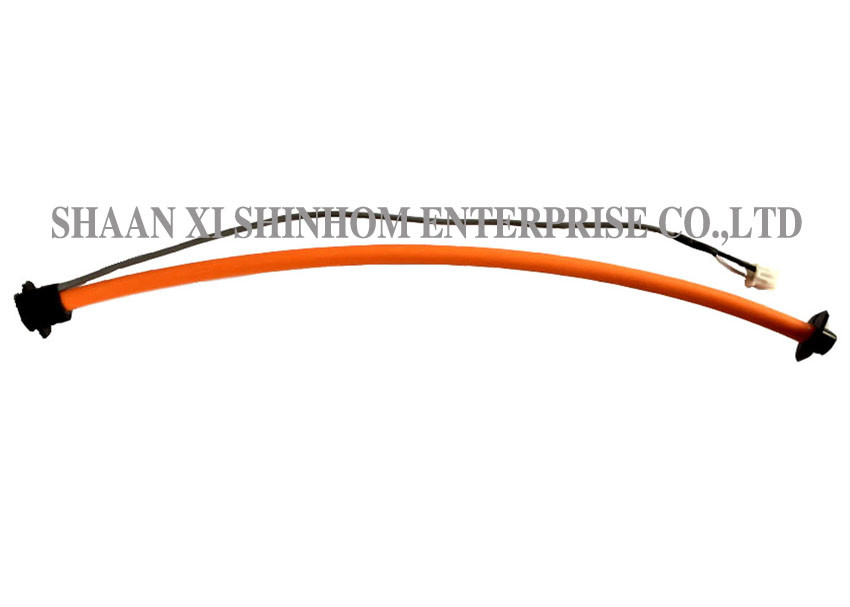

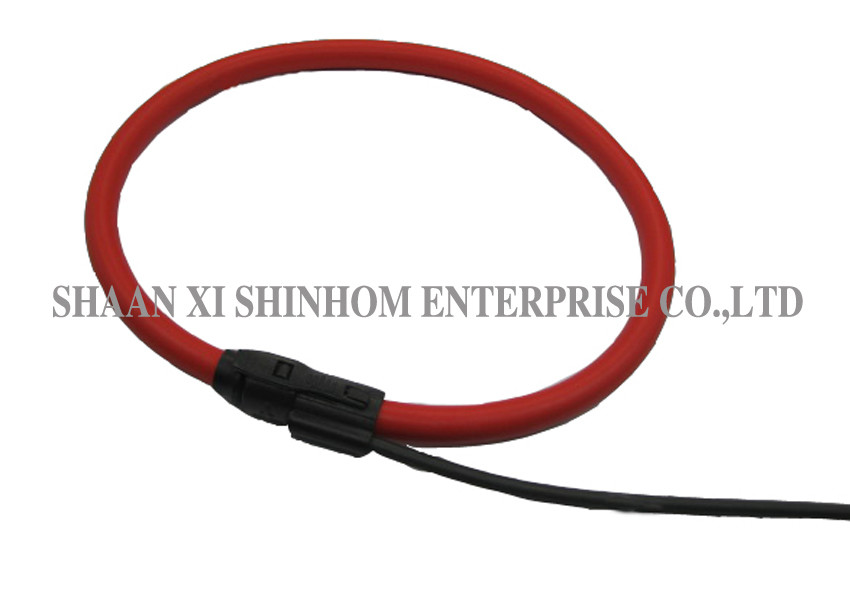

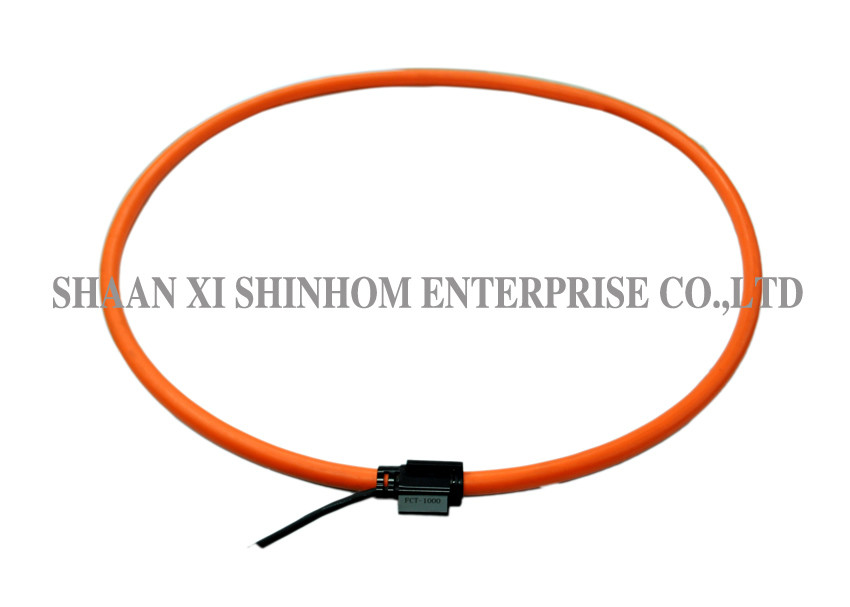

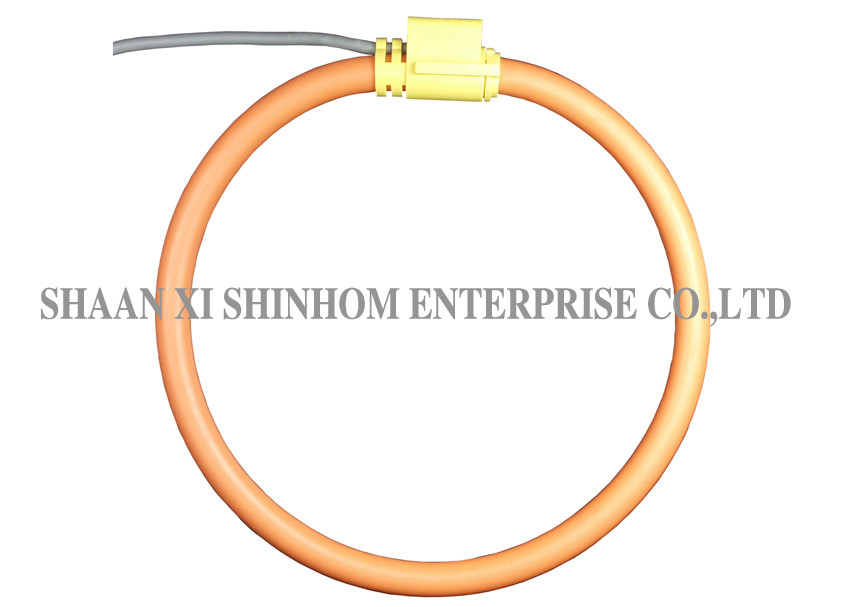

Rogowskiの適用範囲が広いコイル クランプで変流器は永久的な取付けのためのAC現在のトランスデューサーです。
それらは信号コンディショナーの提供とRogowski （感覚）のコイル クリップのまわりで、適用範囲が広い薄いのの利点を結合します
電圧または流れの正確な、本当rmsの測定。
特徴
適用
指定
|
モデル
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
コイルの長さ
|
420mm
|
510mm
|
620mm
|
800mm
|
|
窓のサイズ
|
120mm
|
150mm
|
185mm
|
240mm
|
|
重量
|
105g
|
120g
|
135g
|
165g
|
|
参照の評価される流れ
|
1000A
|
3000A
|
6000A
|
10kA
|
|
コイル抵抗
|
100から300 Ωからまたは10kΩ
|
|||
|
コイル セクション
|
8mm
|
|||
|
鉛の長さ
|
2meter
|
|||
|
出力（di/dt）
|
Uncalibrated
|
120mV/kA/50Hz
|
||
|
目盛りを付けられる
|
50mV/kA/50Hz
|
|||
|
85mV/kA/50Hz
|
||||
|
100mV/kA/50Hz
|
||||
|
正確さを読んで下さい
|
Uncalibrated<0>
目盛りを付けられる < 5="">
|
|||
|
温度
|
Uncalibrated 200ppm/C
|
|||
|
|
目盛りを付けられた400ppm/C
|
|||
|
位置誤差
|
±1%の最高
|
|||
|
0A （ゼロ漂流）の出力
|
≤1mV
|
|||
|
フェーズ・エラー
|
≤0.5°
|
|||
|
直線性
|
読書の±0.2%
|
|||
|
帯域幅
|
1Hzへの1MHz （- 3dB）
|
|||
|
作動
温度 |
-30℃への80℃
|
|||
|
貯蔵
温度 |
-40℃への90℃
|
|||
|
他の条件はOEMに、私達に連絡します。
|
||||
|
|
|
|
|
|
|
許容の寸法を測ります:
|
|
|
|
|
|
A、B、C、F:±5mm、D:±0.2mm、E:±10mm
|
|
|
|
|
|
次元（mm）
|
ZRC-420
|
ZRC-510
|
ZRC-620
|
ZRC-800
|
|
A.WindowsのサイズA
|
125
|
155
|
190
|
245
|
|
B.WindowsのサイズB
|
120
|
150
|
185
|
240
|
|
C.Coil O.D。
|
147
|
172
|
202
|
267
|
|
D.Coilセクション
|
11
|
|
|
|
|
E.Leadケーブルの全長
|
2000年
|
|
|
|
|
F:コイルの長さ
|
420
|
510
|
620
|
800
|
から選ぶべきあなたのためのいろいろな指定はここにあります。
