商品の詳細:
お支払配送条件:
|
| 入力: | 0A-1000A | 出力: | 0.333VACか0-5A |
|---|---|---|---|
| 測定範囲: | 10%In-130%In | 精度: | 0.2の、0.5の、1.0 |
| 中心材料: | パーマロイ | カスタマイズされた: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアの流れセンサー |
||

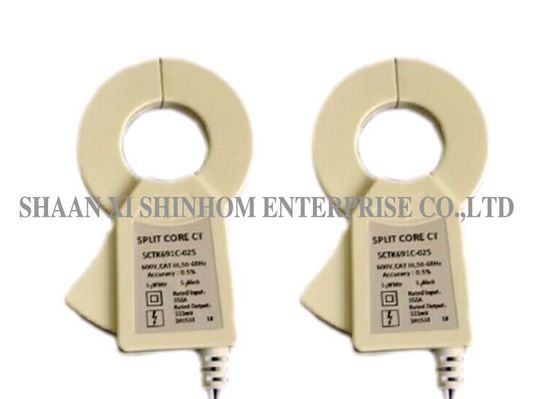

SCTK691Cシリーズスプリットコア電流トランス、電流範囲0mA〜1000A単相電流テスト
SCTK691Cシリーズはクランプ式変流器で、CTは制御センターや負荷センターなどの既存のパネルに取り付けてワット数を測定または監視することができます。
特徴：
アプリケーション：
電気的パラメータ
| 周波数 | 50〜2.5KHz |
| 定格入力 | 0.5A〜630A |
| 測定範囲 | 10％イン - 130％イン |
| 定格出力 | 0.333V（AC）または0-5A |
| 比率 | ≤±0.2％ |
| 位相角 | ≤±10分 |
| 耐電圧 | 5.0KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩ以上 |
機械的パラメータ
| 場合 | PC / UL94-V0 |
| ボビン | PBT |
| 内部構造 | エポキシ |
| 動作温度 | －25℃〜＋ 75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | 端子またはUL1015 22AWGワイヤー1.5m |
タイプ選択
| P / N | 定格入力 （A） | 出力（mA / V） | 正確さ | 寸法（mm） | |||||
| A | B | C | D | E | |||||
| SCTK691C-010 | 0.5〜100A | 0.333V / 0〜50mA | 0.2、0.5、1.0 | 63.0 | 25.0 | 20.0 | 10.0 | 37.0 | |
| SCTK691C-016 | 1-250A | 0.333V / 0〜100mA | 0.2、0.5、1.0 | 71.0 | 20.0 | 15.0 | 16.0 | 43.0 | |
| SCTK691C-025 | 5〜400A | 0.333V / 0〜200mA | 0.2、0.5、1.0 | 87.0 | 20.0 | 15.0 | 25.0 | 52.0 | |
| SCTK691C-036 | 5-630A | 0.333V / 0〜200mA / 1A | 0.2、0.5、1.0 | 117.0 | 27.0 | 22.0 | 35.0 | 71.0 | |
| SCTK691C-050 | 5-1000A | 0.333V / 0-500mA / 1A / 5A | 0.2、0.5、1.0 | 135.0 | 27.0 | 22.0 | 50.0 | 100.0 | |
注：製品仕様はカスタマイズ可能です
