商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 5~1000A | 出力: | 0-10Vacか0-5A |
|---|---|---|---|
| 精度: | 0.2の、0.5の、1.0 | 周波数: | 50-400Hz |
| コイルの構造: | 円環形状 | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

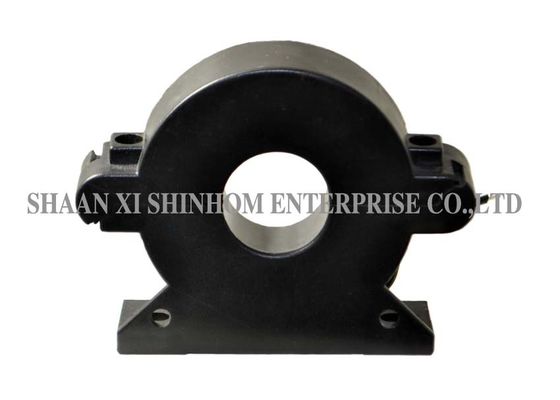

SCTK673シリーズスプリットコア変流器、エポキシ封入ハウジング、5〜1000A入力、クラス0.2、0.5、1.0
SCTK673シリーズレトロフィット（スプリットコア）変流器は、新規または既存のネットワークへの設置を容易にするように特別に設計されています。 ケーブルやバスバー回路を開かずに取り付けることができます。 CTの2次巻線の両端間に内蔵された高精度抵抗は、安全性の低い電圧出力を提供します。 時間と設置コストを節約できます。
特徴：
アプリケーション：
電気的パラメータ
| 周波数 | 50〜400 Hz |
| 定格入力 | 5A〜1000A |
| 測定範囲 | 5％イン〜130％イン |
| 定格出力 | 0-10V（AC）または0-5A |
| 比率 | ≤±0.2％ |
| 位相角 | ≤±10分 |
| 耐電圧 | 2.5KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩ以上 |
機械的パラメータ
| 場合 | PC / UL94-V0 |
| ボビン | PBT |
| コア | 珪素鋼 |
| 内部構造 | エポキシ |
| 建設 | ネクタイ |
| 動作湿度 | ≤85％ |
| 動作温度 | －25℃〜＋ 75℃ |
| 出力接続 | UL101522AWGワイヤ（ツインステッドワイヤ）2.5m |
タイプ選択
P / N | 定格入力 （A） | 出力（mA / V） | 正確さ | 寸法（mm） | |||||||||
| Ø | A | B | C | D | E | F | G | Ø1 | Ø2 | ||||
| SCTK673A-025 | 5〜400A （5,100,250,400A） | 0〜200mA 0〜10V | 0.2 0.5 1.0 | 25年 | 100 | 100 | 42 | 60 | 87 | 72 | 22 | 16 | 5 |
| SCTK673B-045 | 50〜1000A （50,250,400,1000A） | 0〜500mA 0〜10V | 0.2 0.5 1.0 | 45 | 123 | 123 | 42 | 80 | 109 | 94 | 23 | 16 | 5 |
注：製品仕様はカスタマイズ可能です
