| 現在の範囲: | 5~3000A | 出力: | 0-10Vか0-5A |
|---|---|---|---|
| 精度: | 0.2の、0.5の、1.0 | コイルの構造: | 円環形状 |
| コイル数: | 単巻変圧器 | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアのタイプ変流器 |
||

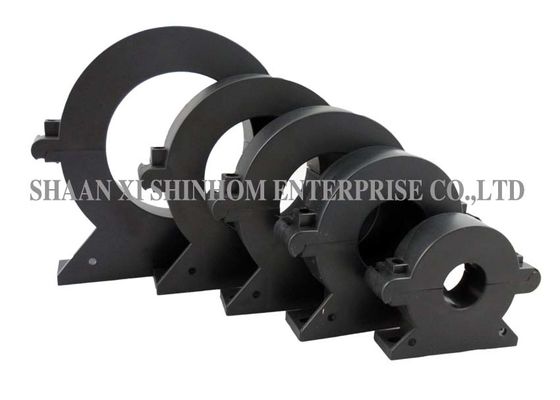

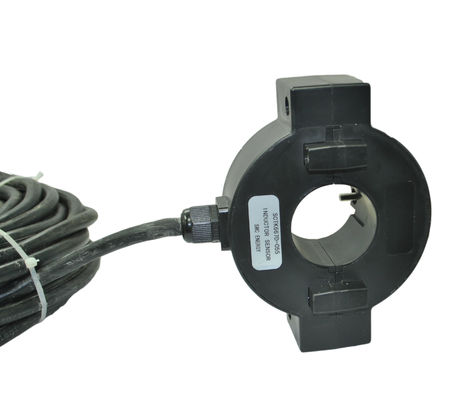

SCTK671シリーズスプリットコア変流器、5A〜3000A入力および零相変流器、高精度
特徴：
アプリケーション：
電気的パラメータ
| 周波数 | 50〜400 Hz |
| 定格入力 | 5A〜3000A |
| 測定範囲 | 5％イン〜130％イン |
| 定格出力 | 0-10V（AC）または0-5A |
| 比率 | ≤±0.2％ |
| 位相角 | ≤±10分 |
| 耐電圧 | 2.5KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩ以上 |
機械的パラメータ
| 場合 | PC / UL94-V0 |
| ボビン | PBT |
| コア | 珪素鋼 |
| 内部構造 | エポキシ |
| 建設 | ネクタイ |
| 動作温度 | －25℃〜＋ 75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | UL101522AWGワイヤ（ツインステッドワイヤ）2.5m |
タイプ選択
P / N | 定格入力 （A） | 出力（mA / V） | 正確さ | 寸法（mm） | ||||||||||
| Ø | A | B | C | D | E | F | G | H | Ø1 | Ø2 | ||||
| SCTK671A-025 | 5〜400A （5,100,400A） | 0〜200mA 0〜10V | 0.2、0.5、1.0 | 25年 | 80 | 75 | 22 | 56 | 73 | 53 | 21 | 17年 | 5 | 5 |
| SCTK671A-045 | 50〜1000A （50,400、1000A） | 0〜500mA 0〜10V | 0.2、0.5、1.0 | 45 | 108 | 107 | 26 | 71 | 100 | 74 | 24 | 13年 | 5 | 5 |
| SCTK671A-065 | 100〜1500A （100、1000、1500A） | 0〜500mA 0〜10V | 0.2、0.5、1.0 | 65 | 128 | 127 | 26 | 91 | 120 | 94 | 27年 | 17年 | 5 | 5 |
| SCTK671A-080 | 500〜2000A （500、1500、2000A） | 0〜500mA 0〜10V | 0.2、0.5、1.0 | 80 | 144 | 144 | 28年 | 97年 | 134 | 104 | 27年 | 17年 | 5 | 5 |
| SCTK671A-100 | 800〜3000A （800,2500,3000A） | 0〜600mA 0〜10V | 0.2、0.5、1.0 | 100 | 174 | 174 | 30 | 126 | 162 | 120 | 27年 | 17年 | 5 | 5 |
注：製品仕様はカスタマイズ可能です
