商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 5~3000A | 出力: | 1A/5Aか0-10Vまたは0-500mA |
|---|---|---|---|
| インストール: | 母線のタイプ | 精度: | 0.1の、0.2の、0.5の、1.0 |
| 磁気回路の構造: | 結合されたタイプ | 周波数: | 50Hzへの400Hz |
| 絶縁媒体: | エポキシ樹脂 | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアct,スプリット・コアの流れセンサー |
||

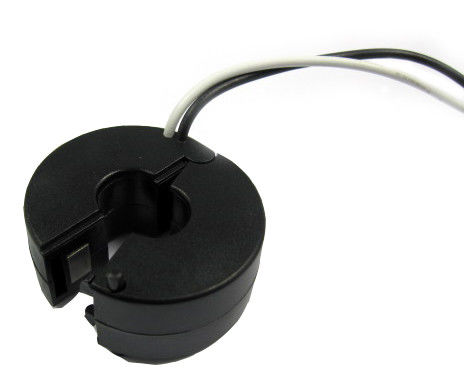

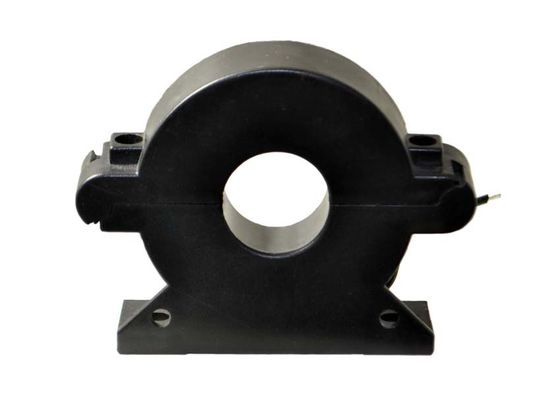

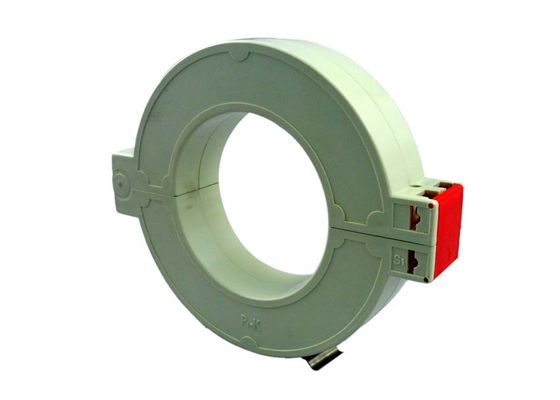

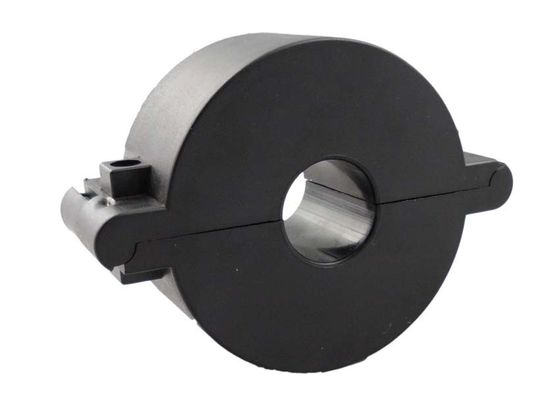

SCTK667Bシリーズは3000A入力に5のねじスプリット・コア力の低く安全な電圧変流器を倍増します
SCTK667Bシリーズ スプリット・コアのCTsの倍ねじ5A-3000Aスプリット・コア力の低く安全な電圧変流器
製品の説明
1) 適用
SCTK667Bシリーズ改装（割れ目中心）の変流器は特にありました
新しいですか既に既存の網の仕事の取付けを促進するように設計しました。それら
ケーブルまたは母線回路を開けないで取付けられているかもしれないです。内部
CTの二次巻上げを渡る精密抵抗器は低い金庫を提供します
電圧出力。それは時間および設置費用を救うことができます。
電気配線のための現在の測定、監視および保護
装置。電動機のための流れおよび力測定、照明、空気
圧縮機、暖房および換気装置、エア条件装置
オートメーションの制御システム。流れ、力およびエネルギー監視装置。リレー
防御装置。
2) 特徴
二重ねじ留め具、取付けること容易な携帯用金庫
広い内部の窓、大きいケーブルか母線の締め金で止めることを許可します
すべての既存の取付けを収容する広範囲サイズ
電気変数
| 頻度 | 50-400Hz |
| 評価される入力 | 5A-3000A |
| 測定範囲 | 5%In-130%In |
| 定格出力 | 0-10V （AC）または0-5A |
| 比率 | ≤の± 0.1% |
| 位相角 | ≤ ±5min |
| 絶縁耐力 | 3.0KV/1mA/1min |
| 絶縁抵抗 | DC500V/100MΩmin |
機械変数
| 場合 | ABS /UL94-V0 |
| ボビン | PBT |
| 中心 | ケイ素の鋼鉄 |
| 内部構造 | エポキシ |
| 構造 | タイ |
| 作動の臨時雇用者 | - 25℃~+75℃ |
| 作動の湿気 | ≤85% |
| 出力関係 | ターミナル |
選択をタイプして下さい
| P/N | 評価される入力 （a） | 出力 （A/V/mA） | 正確さ | 次元（mm） | |||||
| Ø0 | A | B | C | D | |||||
| SCTK667B-025 | 0-400A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 25 | 100 | 70 | 33 | 32 | |
| SCTK667B-032 | 0-630A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 32 | 110 | 83 | 33 | 32 | |
| SCTK667B-045 | 0-1000A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 45 | 123 | 96 | 33 | 32 | |
| SCTK667B-055 | 0-1500A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 55 | 134 | 106 | 33 | 32 | |
| SCTK667B-080 | 0-2000A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 80 | 168 | 139 | 33 | 32 | |
| SCTK667B-100 | 0-3000A | 1A/5A 0-10V 0-500mA | 0.1、0.2 0.5、1.0 | 102 | 198 | 168 | 33 | 32 | |
注:製品仕様書はカスタマイズすることができます
