商品の詳細:
お支払配送条件:
|
| 現在の範囲: | 100~1000A | 出力: | 5A / 1A |
|---|---|---|---|
| コイルの構造: | 円環形状 | 測定範囲: | 5%In-130%In |
| 周波数: | 50-400Hz | カスタマイズ可能: | はい |
| ハイライト: | スプリット・コアのタイプ変流器,スプリット・コアの流れセンサー |
||

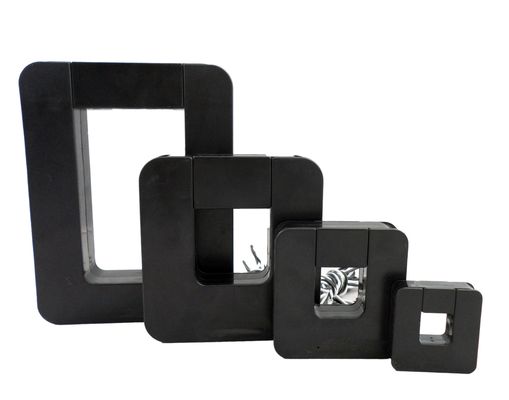

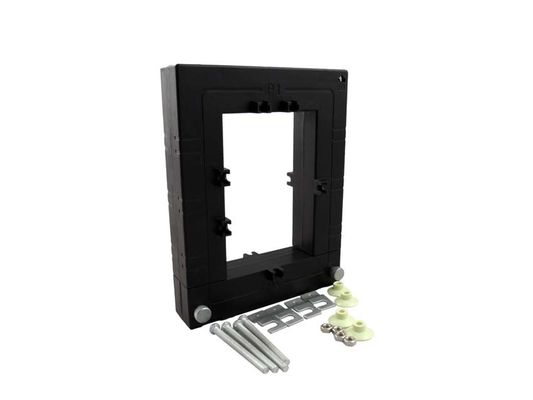

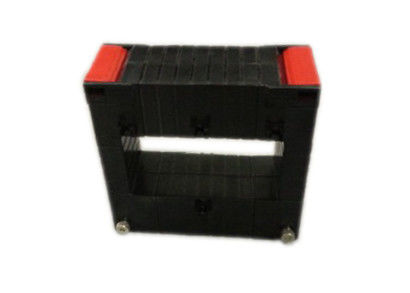

SCTK667Aシリーズスプリットコア100〜1000A入力CT、変流器、電流センサー
SCTK667Aシリーズレトロフィット（スプリットコア）変流器は、新規または既存のネットワークへの設置を容易にするように特別に設計されています。 ケーブルやバスバー回路を開かずに取り付けることができます。 CTの2次巻線の両端間に内蔵された高精度抵抗は、安全性の低い電圧出力を提供します。 時間と設置コストを節約できます。 主に使用される
特徴：
電気的パラメータ
| 周波数 | 50〜400 Hz |
| 定格入力 | 100A〜1000A |
| 測定範囲 | 5％イン〜130％イン |
| 定格出力 | 5A / 1A |
| 比率 | ≤±0.5％ |
| 位相角 | ≤±30分 |
| 耐電圧 | 2.5KV / 1mA / 1分 |
| 絶縁抵抗 | DC500V /100MΩmi |
機械的パラメータ
| 場合 | PA / UL94-V0 |
| ボビン | PA |
| コア | 珪素鋼 |
| 内部構造 | エポキシ |
| 建設 | ネクタイ |
| 動作温度 | －25℃〜＋ 75℃ |
| 動作湿度 | ≤85％ |
| 出力接続 | ターミナル |
タイプ選択
| 入出力 | 負担（VA）/クラス | 入出力 | 負担（VA）/クラス | ||||
| （A） | 0.5 | 1.0 | 3.0 | （A） | 0.5 | 1.0 | 3.0 |
| 100/5 | 1.5 | 2.5 | 3.75 | 100/1 | 1.5 | 2.5 | 3.75 |
| 150/5 | 1.5 | 2.5 | 3.75 | 150/1 | 1.5 | 2.5 | 3.75 |
| 200/5 | 1.5 | 2.5 | 5 | 200/1 | 1.5 | 2.5 | 5 |
| 250/5 | 1.5 | 2.5 | 5 | 250/1 | 1.5 | 2.5 | 5 |
| 300/5 | 2.5 | 2.5 | 5 | 300/1 | 1.5 | 2.5 | 5 |
| 400/5 | 2.5 | 3.75 | 5 | 400/1 | 2.5 | 3.75 | 5 |
| 500/5 | 2.5 | 3.75 | 5 | 500/1 | 2.5 | 3.75 | 5 |
| 600/5 | 2.5 | 3.75 | 5 | 600/1 | 2.5 | 3.75 | 5 |
| 800/5 | 5 | 10年 | 15年 | 800/1 | 5 | 10年 | 15年 |
| 1000/5 | 5 | 10年 | 15年 | 1000/1 | 5 | 10年 | 15年 |
注：製品仕様はカスタマイズ可能です
