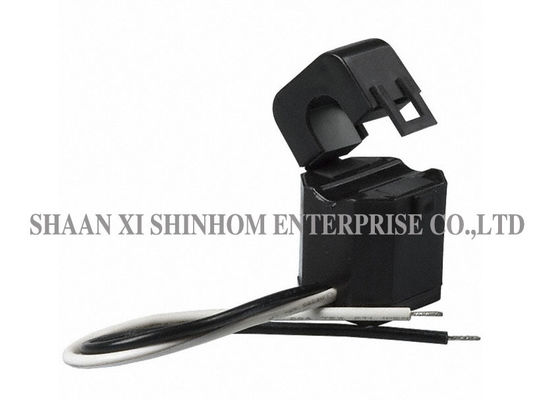

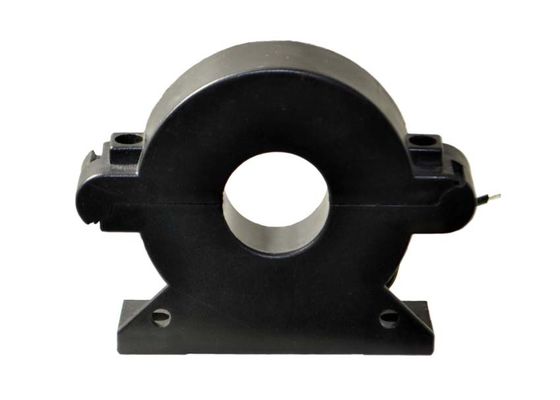

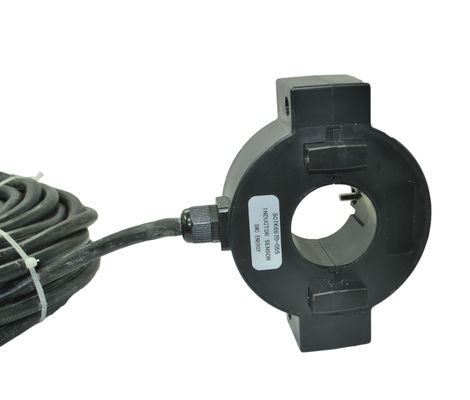

RoHSのスプリット・コアの変流器磁気回路の構造の高精度

RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision
RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision RoHS Split Core Current Transformer Magnetic Circuit Structure High Precision

大画像 :  RoHSのスプリット・コアの変流器磁気回路の構造の高精度 ベストプライス

商品の詳細:
起源の場所: 中国
ブランド名: Shinhom
証明: RoHS
モデル番号: SCTK681Aシリーズ
お支払配送条件:
最小注文数量: 交渉
価格: Negotiation
パッケージの詳細: カートン
受渡し時間: 4~8 週
支払条件: T/T
供給の能力: 10000/month
詳細製品概要
現在の範囲: 5~630A 出力: 0.333V (AC)または0-500mA
クラス: 0.5の、1.0の、3.0 測定範囲: 10%In-130%In
磁気回路の構造: 結合されたタイプ 周波数: 50Hz-2KHz
カスタマイズ可能: はい
ハイライト:

スプリット・コアct

,

スプリット・コアの流れセンサー

SCTK681Aシリーズ5A-630A RoHSスプリットコア電流トランス、0.333VACまたは0〜500mA出力

SCTK681Aシリーズスプリットコアカレントトランス

  • テスト範囲:5〜630A AC入力、0〜0.333Vの出力、0〜500mA
  • 新規または既存のネットワークへのインストールを容易にするように特別に設計されています。
  • ケーブルやバスバー回路を開かずに取り付けることができます。
  • CTの2次巻線の両端間に内蔵された高精度抵抗は、安全性の低い電圧出力を提供します。
  • 時間と設置コストを節約できます。


アプリケーション:

  1. リレー保護装置
  2. 電気モーター、照明、エアーコンプレッサー、暖房および換気システム、空調機器および自動化 - 制御システム用の電流および電力測定。
  3. 電気配線および機器の電流測定、監視および保護

電気的パラメータ

周波数 50〜2KHz
定格入力 5A-630A
測定範囲 10%イン - 130%イン
定格出力 0.333V(AC)または0〜500mA
比率 ≤±1.0%
位相角 ≤±60分
耐電圧 2.5KV / 1mA / 1分
絶縁抵抗 DC500V /100MΩ以上

機械的パラメータ

場合 PA / UL94-V0
ボビン PBT
コア 珪素鋼
内部構造 エポキシ
建設 ネクタイ
動作温度 -25℃〜+ 75℃
動作湿度 ≤85%
出力接続 UL1015 20AWGワイヤー(より線)2.5m


タイプ選択

P / N

定格入力

(A)

出力(mA / V) 正確さ 寸法(mm /インチ)
Ø A B C
SCTK681A-005

5-20A

(5,8A、10、15、20)

0〜25mA

0.333V

0.5、1.0、3.0

5.0

(0.20)

31.5

(1.24)

19.5

(0.77)

21.0

(0.83)

SCTK681A-010

5-75A

(5,10,20,50,75)

0〜50mA

0.333V

0.5、1.0、3.0

10.0

(0.39)

41.0

(1.61)

24.0

(0.94)

26.5

(1.04)

SCTK681A-016

5-150A

(5,10,50,100,150)

0〜100mA

0.333V

0.5、1.0、3.0

16.0

(0.63)

45.5

(0.22)

29.0

(1.14)

31.5

(1.24)

SCTK681A-024

10〜250A

(10、50、100、200、250)

0〜200mA

0.333V

0.5、1.0、3.0

24.5

(0.96)

65.0

(2.56)

45.0

(1.77)

40.0

(1.57)

SCTK681A-035

10〜630A

(20,100,250,400,600)

0〜500mA

0.333V

0.5、1.0、3.0

35.7

(1.41)

81.5

(3.21)

57.0

(2.24)

51.0

(2.01)




注:製品仕様はカスタマイズ可能です
